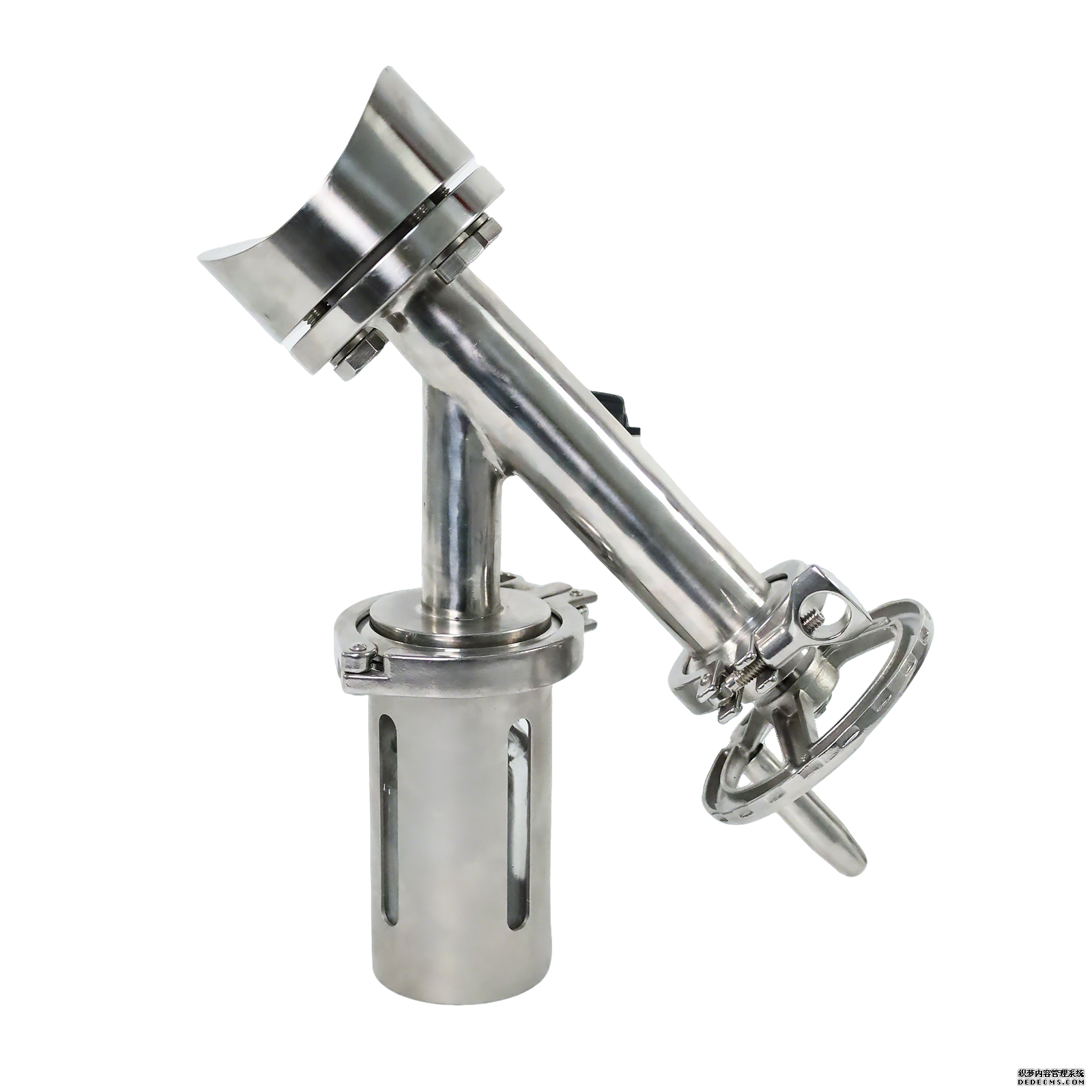

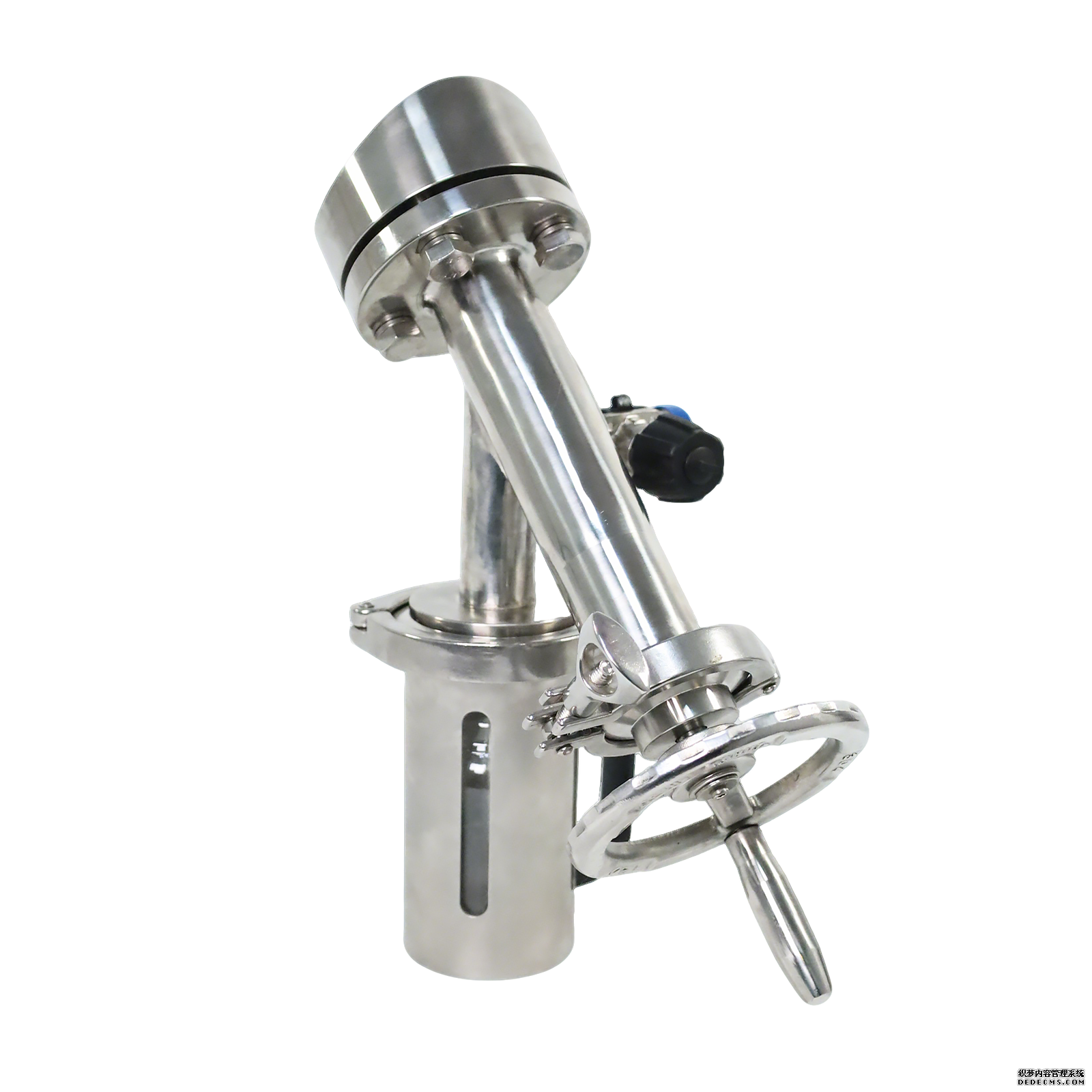

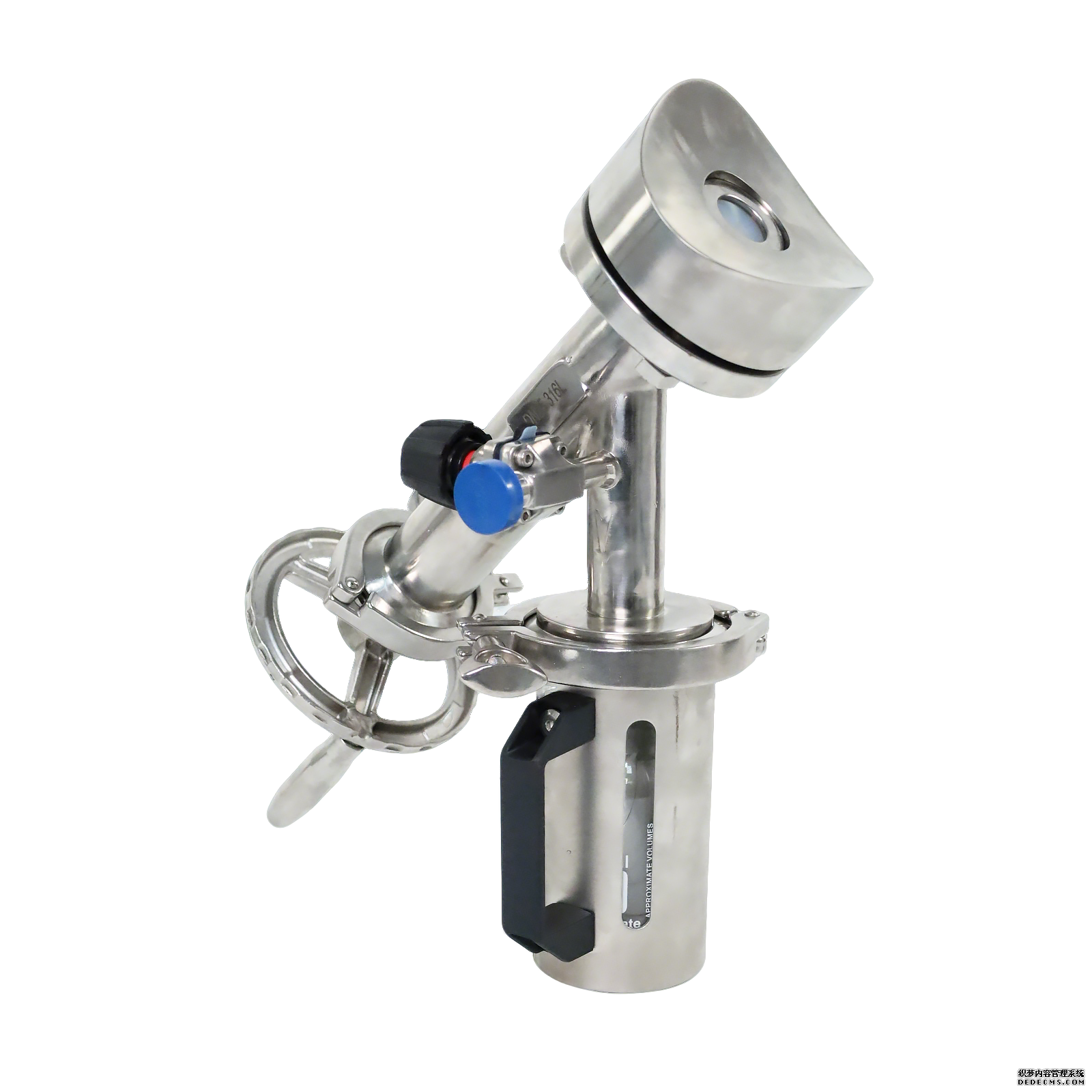

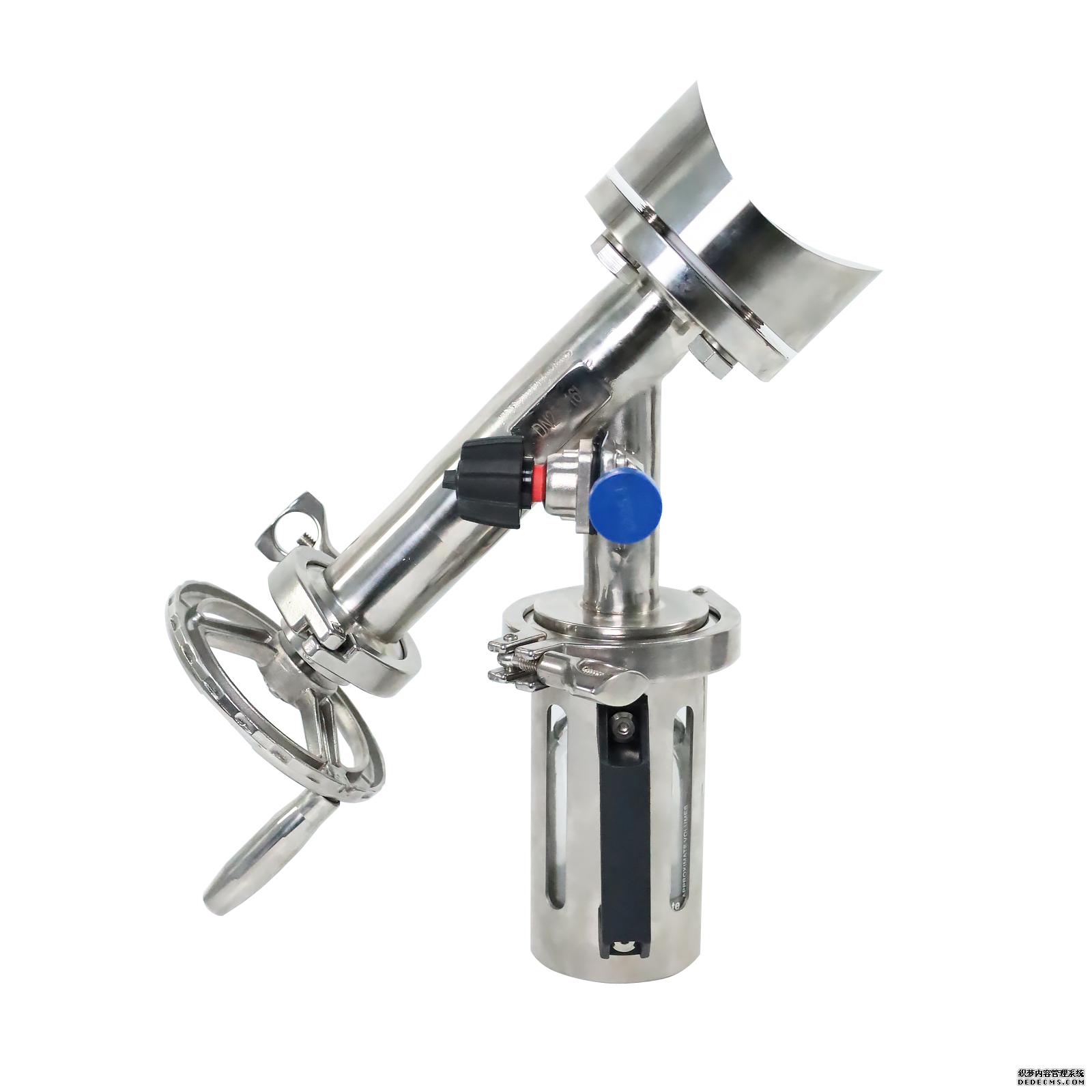

焊贴法兰粉体取样阀
日期：2026/07/01
浏览：
粉体取样阀是专为粉体、细颗粒物料设计的专用取样设备，广泛适配化工、制药、食品、锂电新材料、饲料、冶金等行业的管道、反应釜、料仓、输送管线等工况，主要用于生产过程中物料的无菌、无残留、无污染取样，助力企业完成物料成分检测、品质管控与工艺校准。设备采用无死角流道设计，可在设备带压、真空、连续运行状态下完成快速取样，不会干扰生产线正常物料输送，有效避免物料浪费与工艺中断，是粉体生产品质管控的核心配套设备。
该取样阀主流分为柱塞式、螺旋式、伸入式三大结构类型，支持手动、气动、电动多种驱动方式，整体采用卫生级不锈钢材质，密封结构适配粉体介质特性，不易卡料、积料，拆装清洗便捷，可满足高标准洁净生产场景要求，同时适配高低温、正负压力等复杂工业工况，通用性与稳定性极强。
一、核心产品特点
- 无残留无污染：阀体内腔无死角、无积料凹槽，专利膨胀活塞结构优化密封设计，物料接触无密封圈遮挡，取样后无残料留存，杜绝新旧物料交叉污染，适配无菌、高纯物料取样场景。
- 工况适配性强：可在全真空至高压工况下稳定工作，支持生产线不停机取样，不影响物料流速与生产节拍，适配连续化工业生产。
- 操作便捷高效：驱动方式灵活，取样流程简单快速，搭配可拆卸取样瓶，取样后可直接密封封存，样品完整性高，检测数据精准。
- 易清洁免维护：整体模块化结构，拆装无需专用工具，抛光镜面阀体表面不易粘附细粉，清洗便捷，长期使用无卡堵、渗漏问题，维护成本低。
- 防堵塞设计：部分型号配备破硬壳结构，可破除进料口粉体架桥、结块堵塞问题，适配超细粉体、易结块颗粒物料取样。
二、详细规格参数
|
参数项目
|
规格参数
|
|---|---|
|
产品型号
|
FIG-316、120B紧凑型、125CC破壳型、螺旋通用型
|
|
公称通径
|
DN15、DN20、DN25、DN32、DN40、DN50（常规全系规格）
|
|
驱动方式
|
手动、气动、电动（可按需选配）
|
|
阀体材质
|
304不锈钢、316L卫生级不锈钢（物料接触镜面抛光）
|
|
密封材质
|
食品级PTFE、耐高温硅橡胶、氟橡胶（适配多温区工况）
|
|
工作压力
|
负压-0.1MPa ~ 正压1.0MPa（高端型号可达10bar）
|
|
介质温度
|
-20℃ ~ 180℃（常规标准款-10℃~120℃）
|
|
连接方式
|
快装卡箍、法兰、焊接、螺纹（按需定制）
|
|
取样容器
|
高硼硅玻璃取样瓶、不锈钢密封取样瓶（可拆卸、可密封）
|
|
适用介质
|
各类超细粉体、颗粒物料、粉状悬浮介质（药粉、锂电粉料、食品粉末、化工粉料等）
|
|
卫生等级
|
符合GMP卫生标准、ISO9001质量体系认证
|
|
结构特性
|
无死角、防卡料、防结块、可不停机取样
|
三、主要分类及适用场景
1. 紧凑型粉体取样阀（120B型）：体积小巧，适配实验室、小型反应釜、微型输送管线，适用于小批量、高精度粉体取样，温压适配范围广，安装灵活。
2. 破硬壳粉体取样阀（125CC型）：自带破堵结构，专门解决粉体架桥、结块、堵塞问题，适配易受潮、易结垢的工业粉体物料。
3. 螺旋式粉体取样阀：可实现连续定量取样，取样量可控，适配料仓、落水管、装袋系统等场景，支持常压、压力、真空多种工况连续采样。
4. 真空粉体取样阀（FIG-316型）：主打负压工况适配，密封性能优异，无泄漏、无积料，广泛用于干燥机、真空输送粉体生产线。
