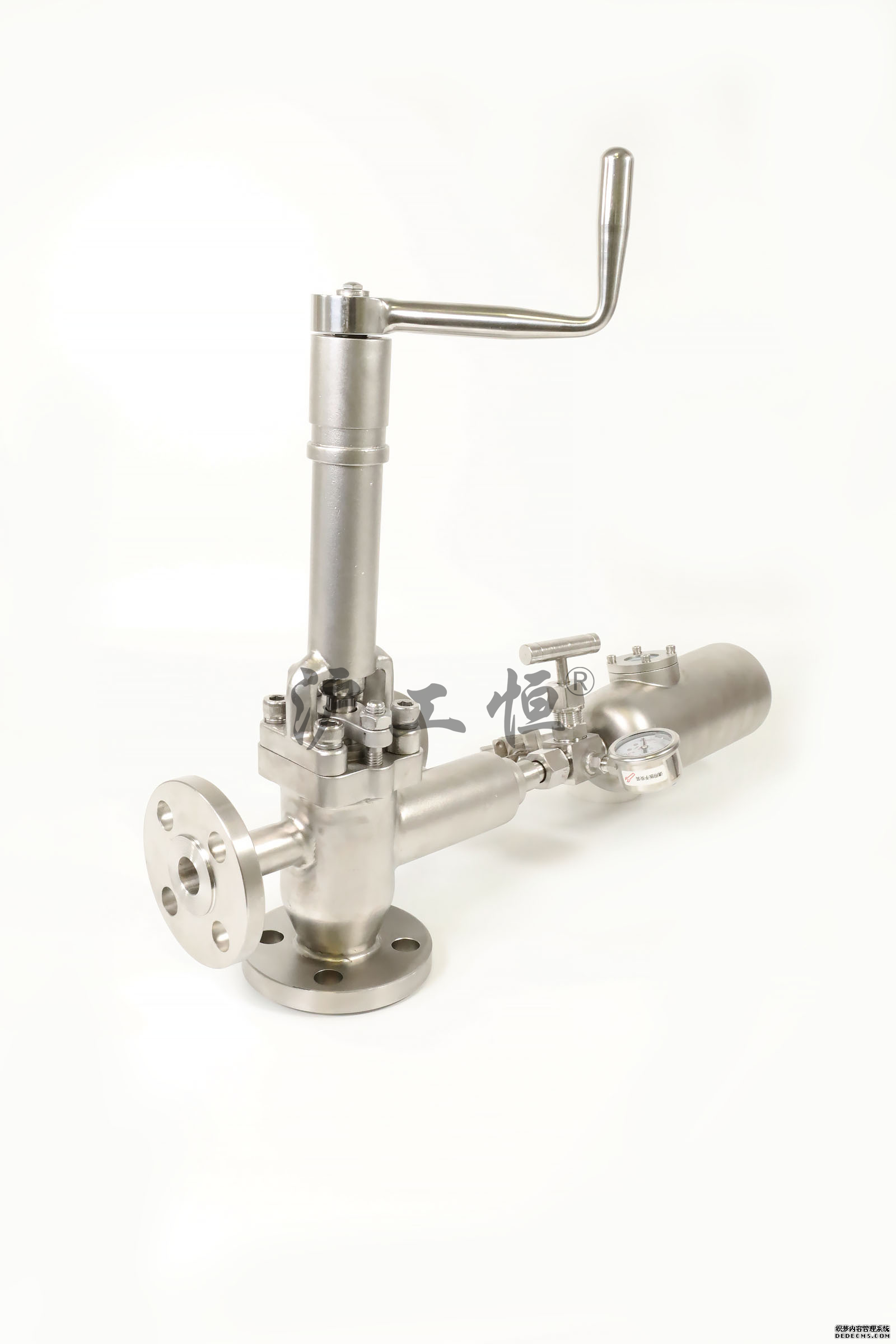

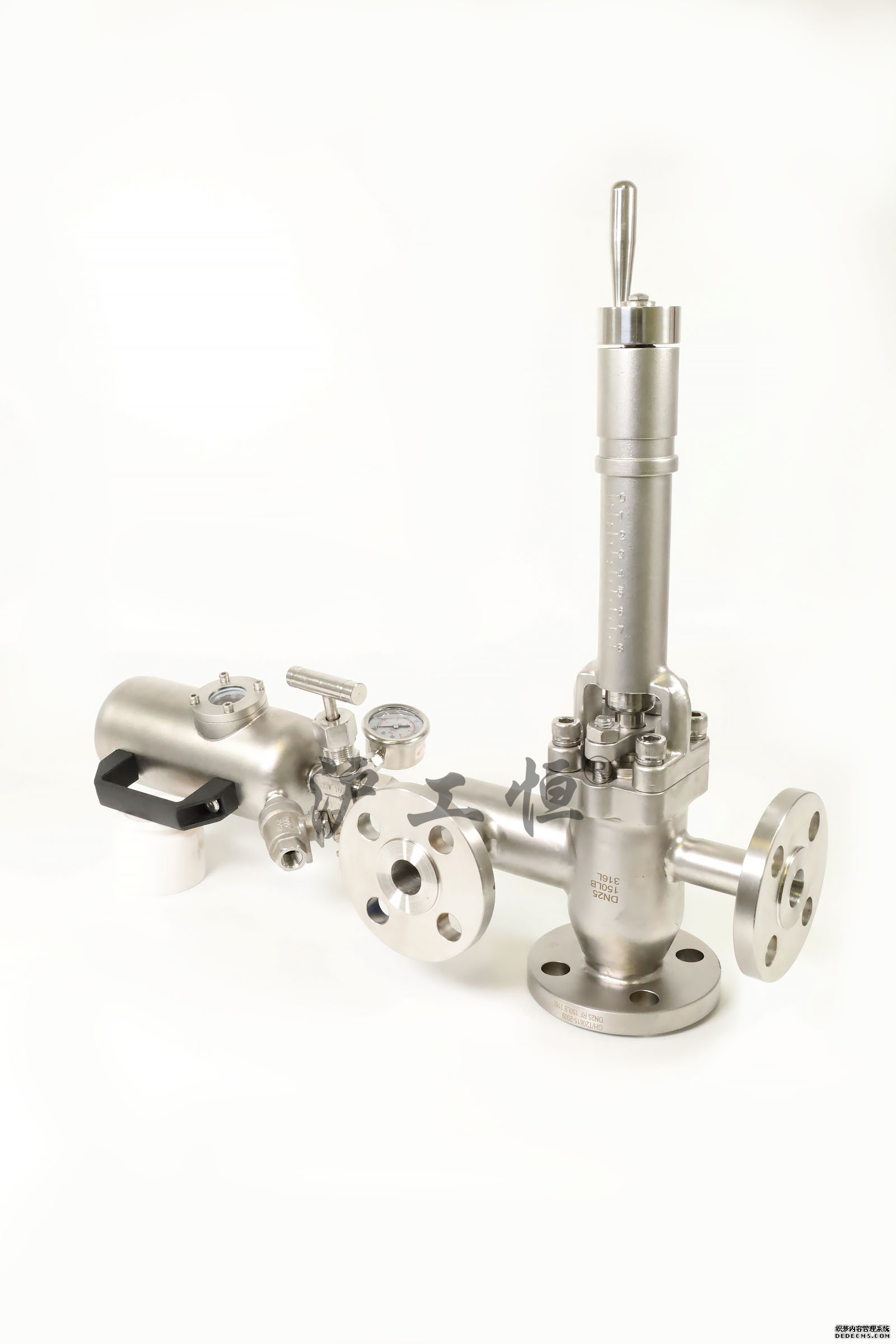

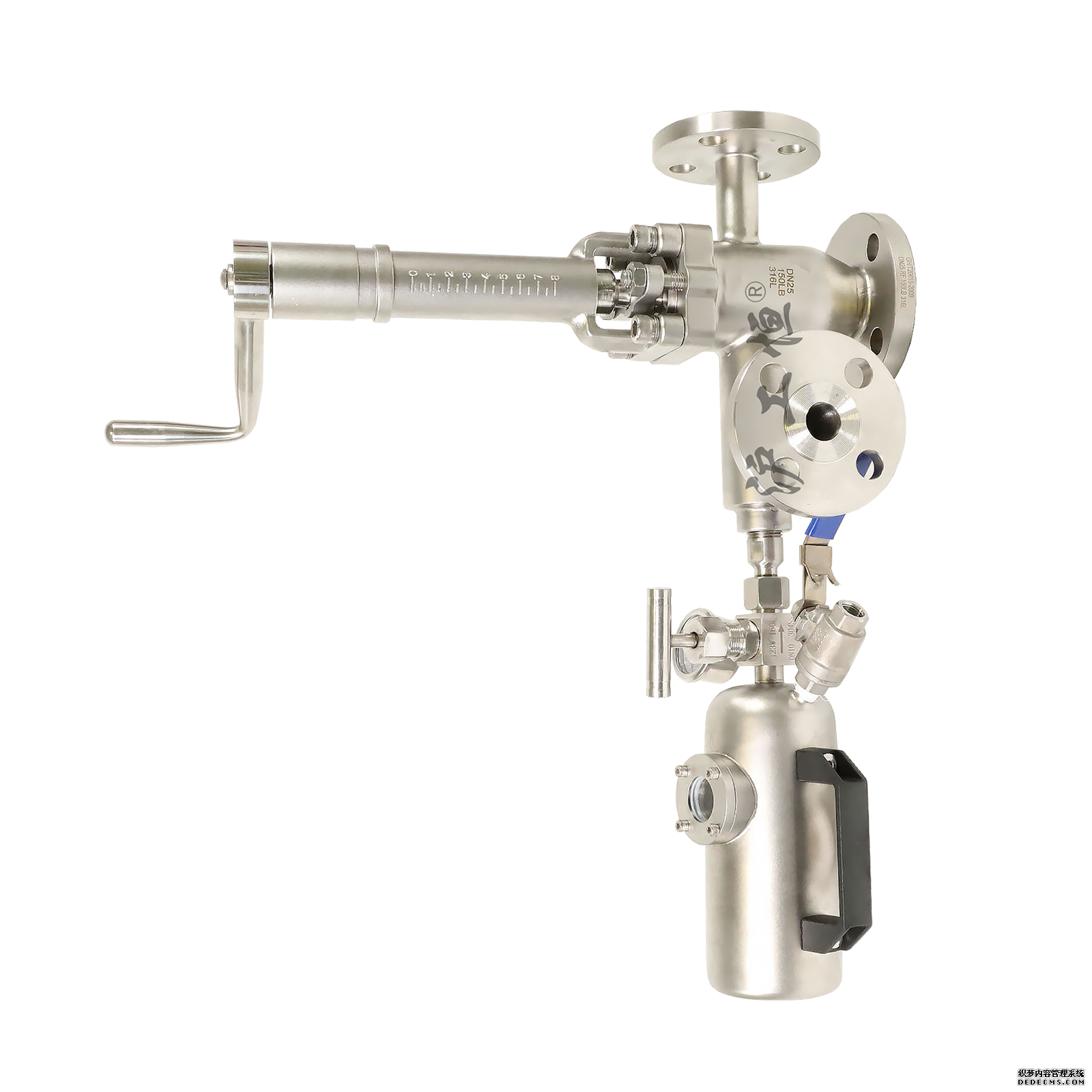

气体柱塞阀316L
日期：2026/08/04
浏览：
产品概述
气体柱塞取样阀专为工艺管道、反应釜内气相介质密闭采样研发，主体采用 316L 不锈钢锻造制成，依靠柱塞式行程调节结构实现精准取样，配套密闭取样钢瓶，全程隔绝外界空气，适用于各类高压、易燃易爆、有毒有害气体工况，广泛应用化工、石化、能源、医药等行业气相样品采集。
结构特点
-
柱塞调节结构
加长柱塞杆带刻度标识，可直观控制伸入管道内部深度，精准调节介质进入取样腔体流量，有效避免高速气流冲击造成样品失真，适配不同流速气体工况。 -
全密闭采样系统
集成主阀、吹扫支路、取样接口与便携式取样瓶，取样、置换、收集全过程密闭无外泄，杜绝有毒、可燃气体泄漏带来的安全隐患，同时防止空气混入污染样品，保障检测数据真实可靠。 -
多通路集成设计
阀体集成工艺主管接口、置换吹扫口、取样出口，可接入氮气进行管路预置换，清除管路内残留气体，满足高纯气体、微量组分分析的取样要求。法兰连接形式，安装稳固，适配管道竖直、水平多种安装方式。 -
耐腐蚀耐用阀体
整体不锈钢锻造，密封面精密研磨，耐压性能优异；零部件拆装便捷，后期维护、更换密封件简单，支持根据工况定制衬氟、耐高温等改良版本。
核心优势
✅ 刻度柱塞精准控流，稳定采集气相样品，减少取样偏差
✅ 密闭无泄漏结构，适配有毒、易燃、窒息性危险气体
✅ 支持管路氮气置换，消除空气干扰，适合精密化验分析
✅ 一体化集成设计，现场安装简便，操作门槛低
✅ 金属硬密封可选，耐受高压、高低温工艺气体环境
✅ 密闭无泄漏结构，适配有毒、易燃、窒息性危险气体
✅ 支持管路氮气置换，消除空气干扰，适合精密化验分析
✅ 一体化集成设计，现场安装简便，操作门槛低
✅ 金属硬密封可选，耐受高压、高低温工艺气体环境
可选技术参数
阀体材质：304 不锈钢 / 316L 不锈钢
密封形式：PTFE 软密封、金属硬密封
连接方式：法兰连接（RF 突面法兰，HG/T20592 标准）
公称通径：DN15、DN20、DN25
压力等级：PN16、PN25、PN40、CL150、CL300
适用温度：-40℃～250℃（密封材质不同温度范围可调）
取样容器：304/316L 不锈钢密闭取样瓶（容积 250ml/500ml/1000ml 可选）
拓展配置：可加装过滤器、单向阀、防爆接头，支持定制夹套保温结构
密封形式：PTFE 软密封、金属硬密封
连接方式：法兰连接（RF 突面法兰，HG/T20592 标准）
公称通径：DN15、DN20、DN25
压力等级：PN16、PN25、PN40、CL150、CL300
适用温度：-40℃～250℃（密封材质不同温度范围可调）
取样容器：304/316L 不锈钢密闭取样瓶（容积 250ml/500ml/1000ml 可选）
拓展配置：可加装过滤器、单向阀、防爆接头，支持定制夹套保温结构
适用介质与工况
适用介质：氢气、天然气、氯气、VOC 废气、各类化工反应气相、高纯工艺气体等；
适用场景：反应釜顶部气相取样、输送管道气体在线采样、炼化装置、精细化工、新能源材料生产线；
连接方式：法兰连接，可按需定制压力等级、口径。
适用场景：反应釜顶部气相取样、输送管道气体在线采样、炼化装置、精细化工、新能源材料生产线；
连接方式：法兰连接，可按需定制压力等级、口径。
