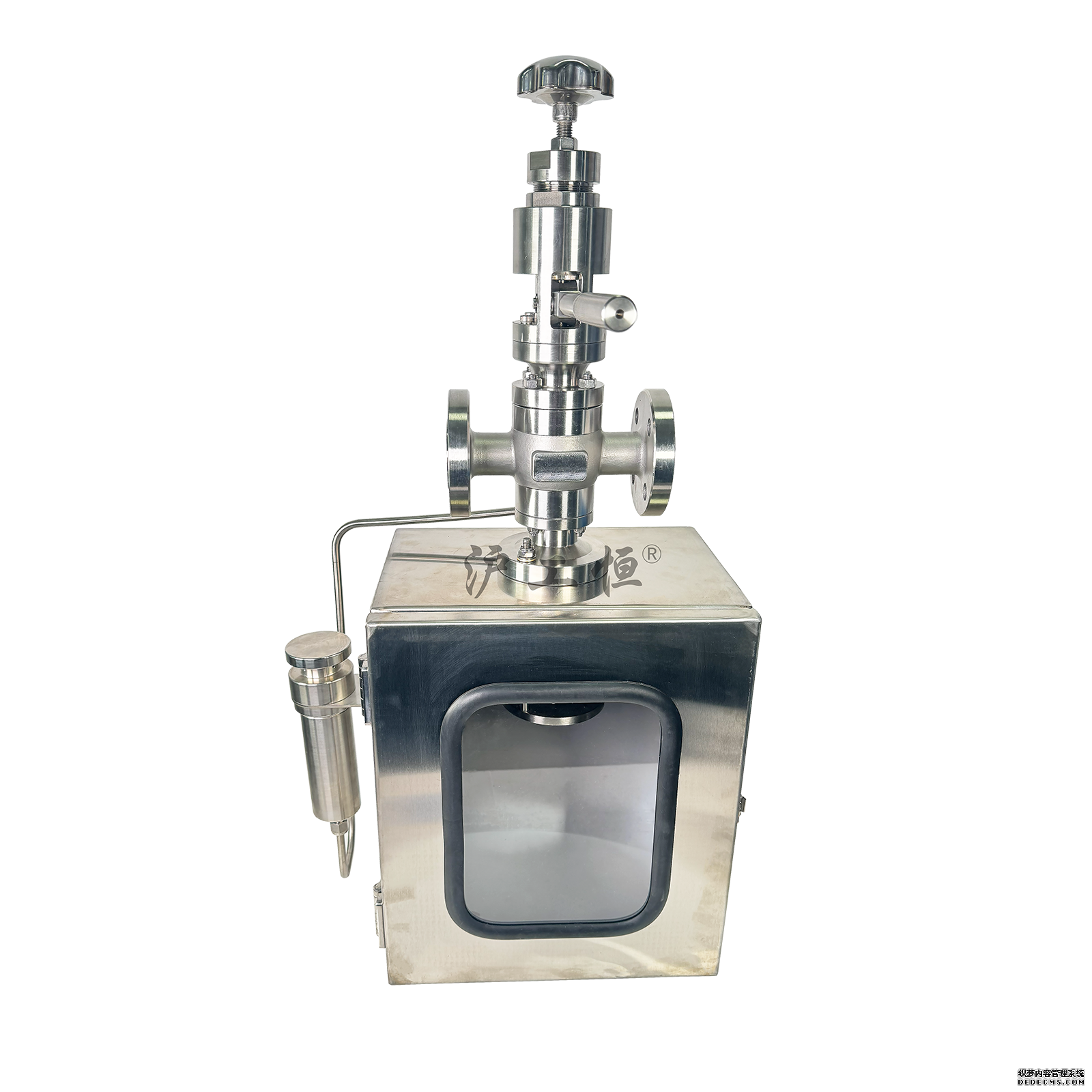

压杆自复位取样阀带安全箱

产品概述

压杆自复位取样阀带不锈钢安全防护箱，是工业管道高危介质密闭在线取样专用设备。采用压杆按压操作，依靠内置弹簧实现松开后自动复位关闭，配套不锈钢密闭安全箱，取样瓶整体放置于箱体内完成采样作业。可将取样过程产生的挥发物、微量泄漏介质封闭在箱体内，有效隔离有毒、有害介质，避免操作人员直接接触，满足化工生产现场安全取样需求，适用于工艺管线带压状态下的样品采集。

结构特点

1. 阀门主体采用不锈钢锻造加工，压杆式操作机构，下压压杆开启阀门，撤去外力后弹簧驱动阀芯自动复位闭合。

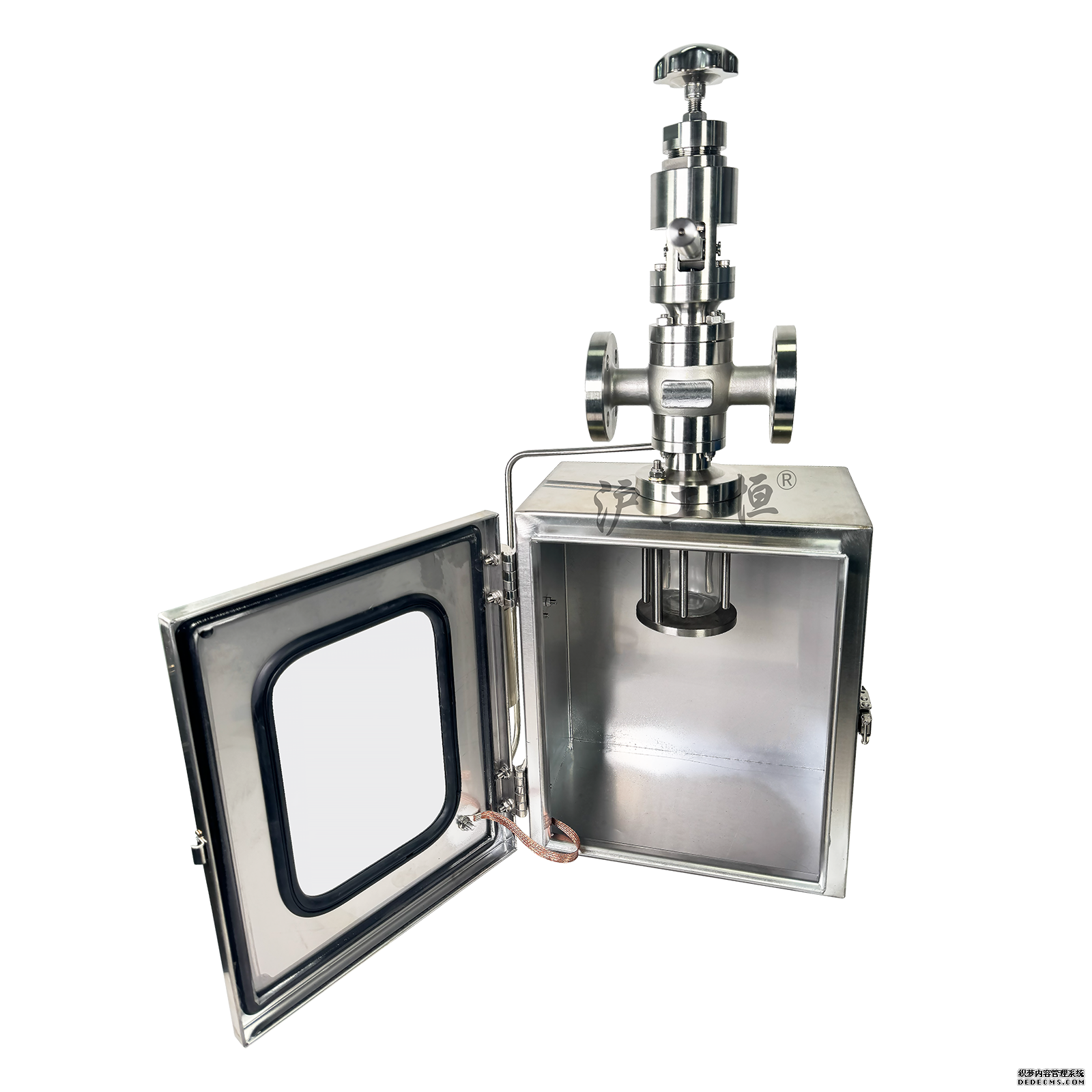

2. 配套一体式 304 不锈钢安全防护箱，箱门配置透明观察视窗与密封橡胶条，箱门带有锁扣结构，可上锁防止非授权人员误操作。
3. 取样工位全部布置在箱体内部，取样瓶置于箱内，箱体内预留废液收集空间，可承接取样过程微量渗漏介质。
4. 阀体采用法兰连接结构，适配工业管道法兰标准，拆装维护方便。阀芯密封件采用耐腐 PTFE、FFPM 材质，保障密封可靠性。
5. 设置外置泄压导液管路，将阀件可能逸散的介质导入箱体内，防止介质外溢到设备外部。
6. 整体全部采用不锈钢外部构件，抗户外及厂区环境腐蚀，结构紧凑，便于管道现场安装。

核心优势

1. 压杆弹簧自复位结构，松开压杆自动关闭阀门，消除操作人员忘记关闭阀门带来的泄漏风险，提升作业安全性。
2. 密闭不锈钢安全箱实现取样工位隔离，有毒、易挥发介质被封闭在箱体内部，保护操作人员人身安全。
3. 箱体配备可视观察窗，无需开启箱门就可以观察取样瓶内样品液位，掌握取样进度。
4. 操作简单，下压压杆即可取样，单人即可完成采样作业，操作门槛低。
5. 箱门锁止功能，适配化工厂区安全管理规范，规避现场误触风险。
6. 取样全过程密闭，样品不受外界杂质污染，保证化验检测样品的真实性。
7. 法兰接口适配主流化工工艺管道，运行稳定，适合管线长期连续工况。

可选技术参数

公称通径：DN15‑DN50
连接方式：法兰连接 阀体材质：304、316L 不锈钢
密封材质：PTFE、FFPM
公称压力：PN16、PN25、PN40
适用温度：‑20℃~200℃
操作形式：手动压杆弹簧自复位
安全箱材质：304 不锈钢，带观察窗、密封胶条、锁扣
适配取样容器：标准取样瓶
执行标准：化工法兰标准，支持箱体尺寸、接口非标定制

适用介质与工况

适用于各类无硬质大颗粒的液体介质，包括有机溶剂、有毒介质、易挥发介质等。 广泛应用于精细化工、医药、石化、染料、危废处理等行业工艺管道。 适用于带压在线取样，对取样安全防护等级要求较高的生产工况。 不适用含有大量硬质固体颗粒介质，颗粒容易划伤密封面；不适合高硬度易结晶介质，结晶容易造成压杆阀芯卡涩，影响自复位功能。
