定量取样阀配套安全箱

一、产品概述

定量取样阀搭配一体式不锈钢安全防护箱，是化工、石化、医药、精细化工行业专用密闭取样设备。整套装置集成定量取样阀体、密封操作手柄、可视安全箱体、取样瓶悬挂结构、防静电接地组件，实现危险介质无泄漏定量采样。针对有毒、易挥发、腐蚀、易燃易爆液体介质设计，全程隔绝操作人员与物料直接接触，兼顾定量精准取样与现场操作安全，可直接安装在反应釜、管道、储罐等工艺点位。

二、整体结构设计

1. 定量取样阀体 主体采用 316L 不锈钢锻造，内置定量计量腔，单次取样容积固定可控，旋转手动手柄即可完成进料、密闭截流、排料取样整套流程；阀内硬密封结构，耐高压、无内漏，适配高低温工况，可按需定制衬氟防腐内衬，适配强酸碱介质。顶部外螺纹标准接口，法兰、丝扣多种连接方式适配工艺管道。

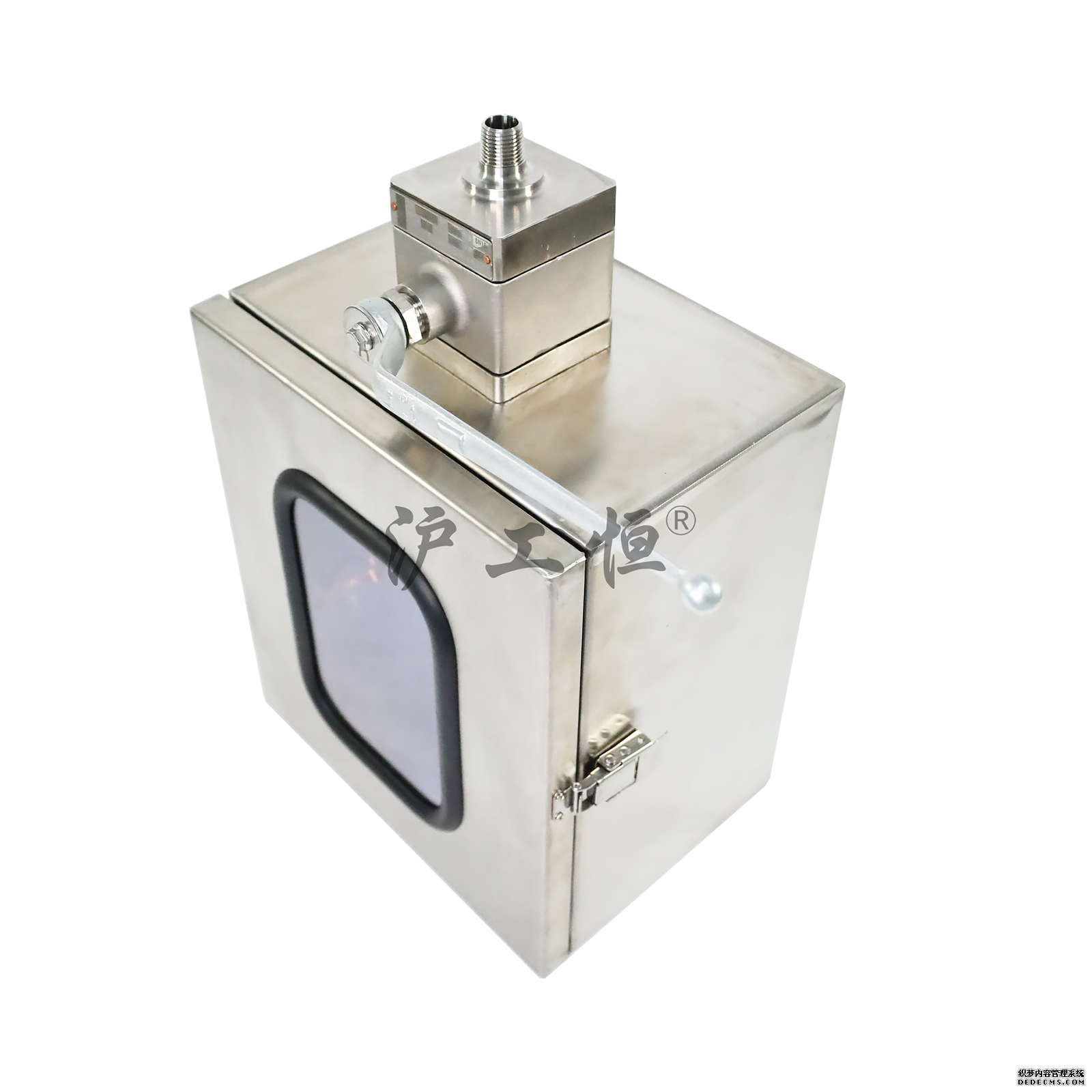

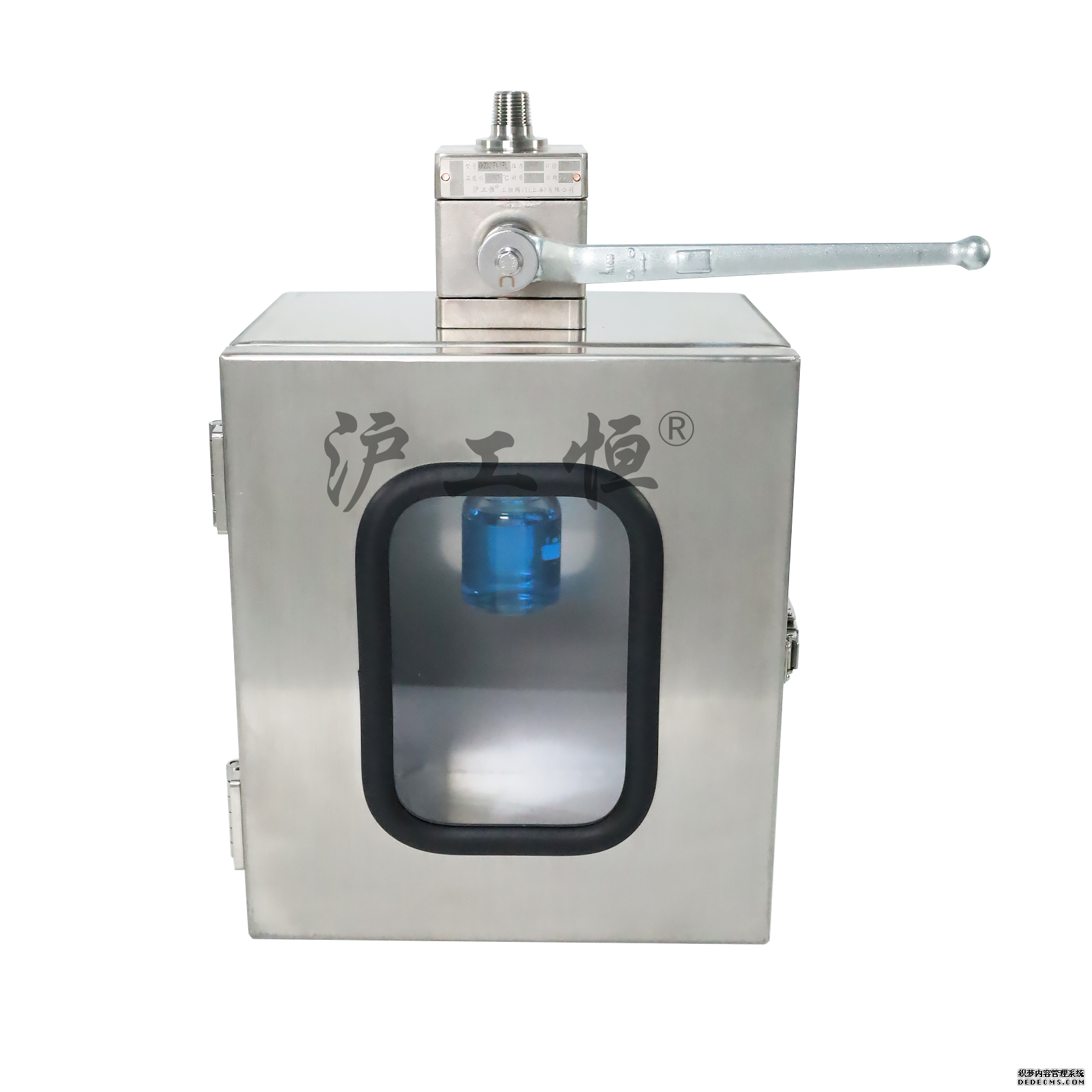

2. 不锈钢安全防护箱体 箱体整体 304 不锈钢一体折弯成型，箱门配备耐腐硅胶密封垫圈，闭合后形成独立封闭空间；箱门开设钢化可视观察窗，无需开门即可观察取样瓶液位、介质状态；箱体搭配工业锁扣与加厚合页，开合稳固，防尘、防溅、防介质飞溅。

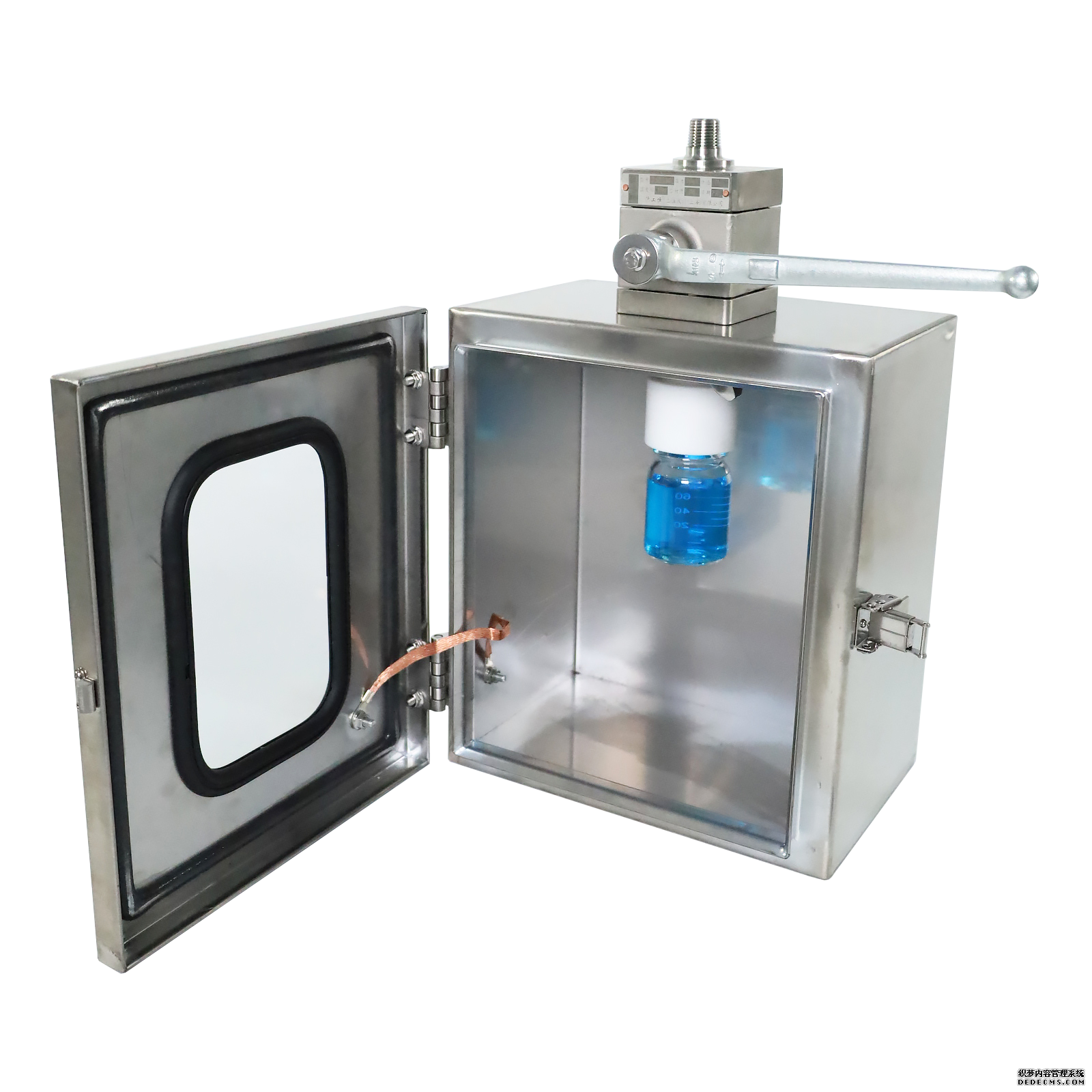

3. 配套安全组件 箱内内置取样瓶悬挂卡座，适配标准玻璃、PTFE 取样瓶；箱体自带铜质防静电接地带，现场接地消除静电，规避易燃易爆介质闪爆风险；箱体底部预留排污口，少量残液可集中收集，避免污染现场。

三、核心产品优势

1. 定量精准，取样标准化 阀体内置固定计量腔，每次操作取样量统一，消除人工取样误差，便于实验室数据对比，满足企业质检标准化管控需求。
2. 全密闭防护，人身安全保障 所有取样动作在封闭安全箱内完成，介质挥发液、溅液全部隔离在箱体内部，杜绝有毒、刺激性化学品接触皮肤、呼吸道，降低灼伤、中毒安全隐患。
3. 防静电防爆，适配危化工况 整机金属导通结构搭配专用接地铜带，快速导出静电电荷，适用于汽油、溶剂、芳烃等易燃易爆液体取样场景，符合化工防爆现场规范。
4. 防腐耐用，维护简便 阀体不锈钢 / 衬氟可选，箱体不锈钢耐水汽、化工雾气腐蚀；可视窗直观观察取样全过程，箱内空间开阔，更换取样瓶、清洁残液操作简单，零部件拆装便捷，后期维护成本低。
5. 安装适配性强 阀体顶部标准工艺接口，可竖直、水平安装于管道、釜体侧壁；安全箱随阀体一体化固定，无需额外支架，占用现场空间小。

四、适用工况与行业

适用于各类存在安全风险的液体介质采样：强腐蚀酸碱、有毒有机溶液、易挥发溶剂、易燃易爆化工原料、医药中间体、石油炼化油品、农药化工料液。 广泛配套：反应釜、输送管道、储料罐、精馏塔、换热器等设备，应用于精细化工、制药、石油石化、新能源材料、农药、涂料生产车间。

五、可选技术参数

1. 阀体材质：304 不锈钢、316L 不锈钢、316L 衬 PFA/F46
2. 单次定量容积：5ml、10ml、20ml、50ml、100ml（可定制）
3. 工作压力：0~4.0MPa
4. 适用温度：-20℃~200℃（衬氟款最高 150℃）
5. 箱体材质：304 不锈钢，可视窗钢化玻璃
6. 连接方式：外丝螺纹、法兰、卡箍
7. 选配功能：夹套保温结构、气动驱动、氮气吹扫接口

六、标准操作流程

1. 设备整体安装至工艺点位，接地线可靠连接厂区接地网，箱内悬挂取样瓶；
2. 关闭箱门锁合，通过观察窗确认瓶体位置；
3. 旋转外部操作手柄，介质进入定量腔完成定量灌装；
4. 反向旋转手柄切断工艺介质，腔体内物料排入取样瓶；
5. 取样完成后静置泄压，开启箱门取出密封取样瓶，全程无介质外泄。
