釜顶取样阀双面搪瓷

一、产品概述

釜顶密闭取样阀，专用于反应釜釜顶位置介质在线采样，适配化工、医药、精细化工、新材料等行业反应釜顶部取样工况。整套装置集成视镜缓冲筒、密闭取样球阀、切断阀门组，采用 304/316L 不锈钢打造，实现全程密闭无挥发取样，杜绝有毒、有害、易挥发物料外泄，兼顾操作安全与样品代表性，是高压、负压、腐蚀性工况反应釜的优选采样设备。

二、结构组成

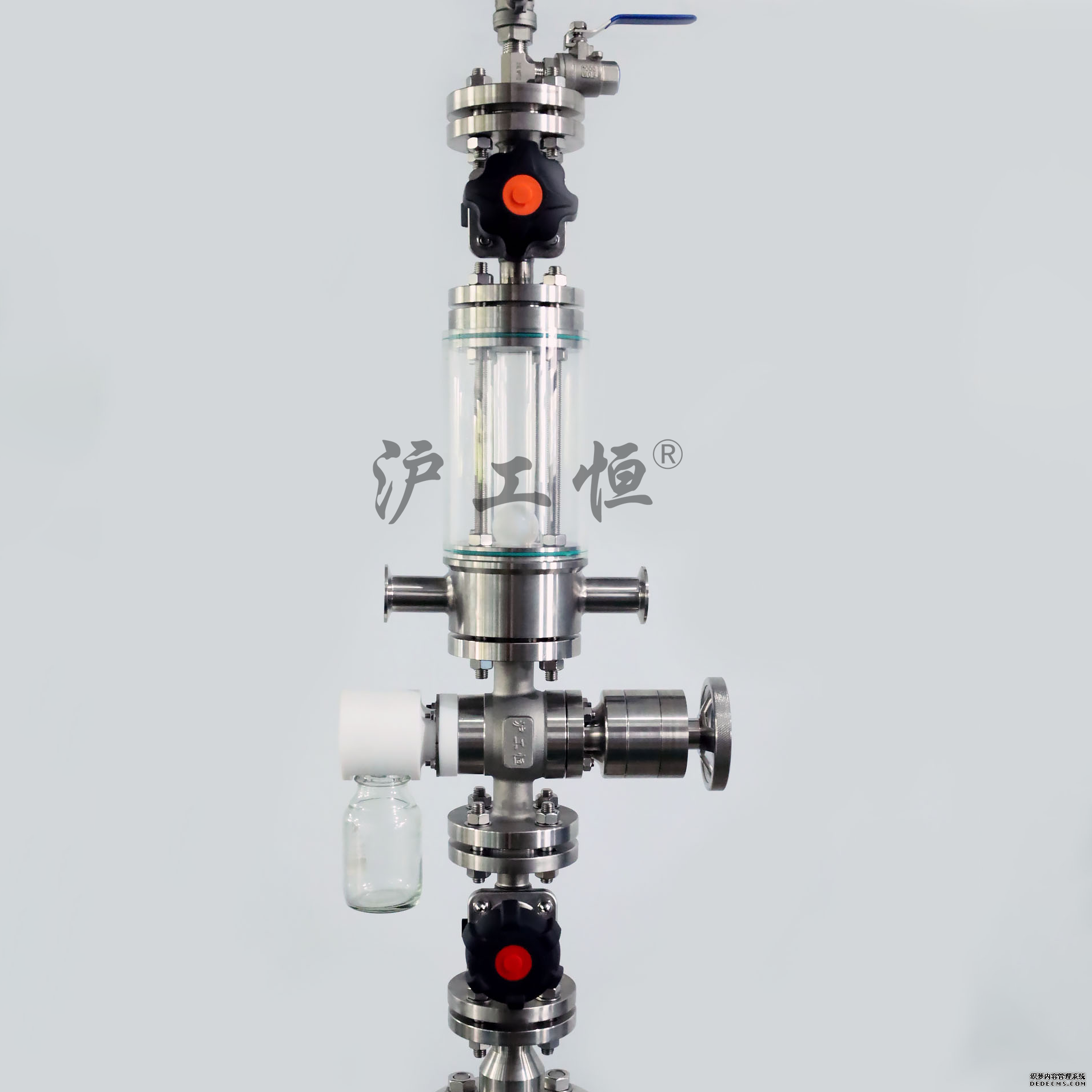

整套取样装置自上而下模块化组装：

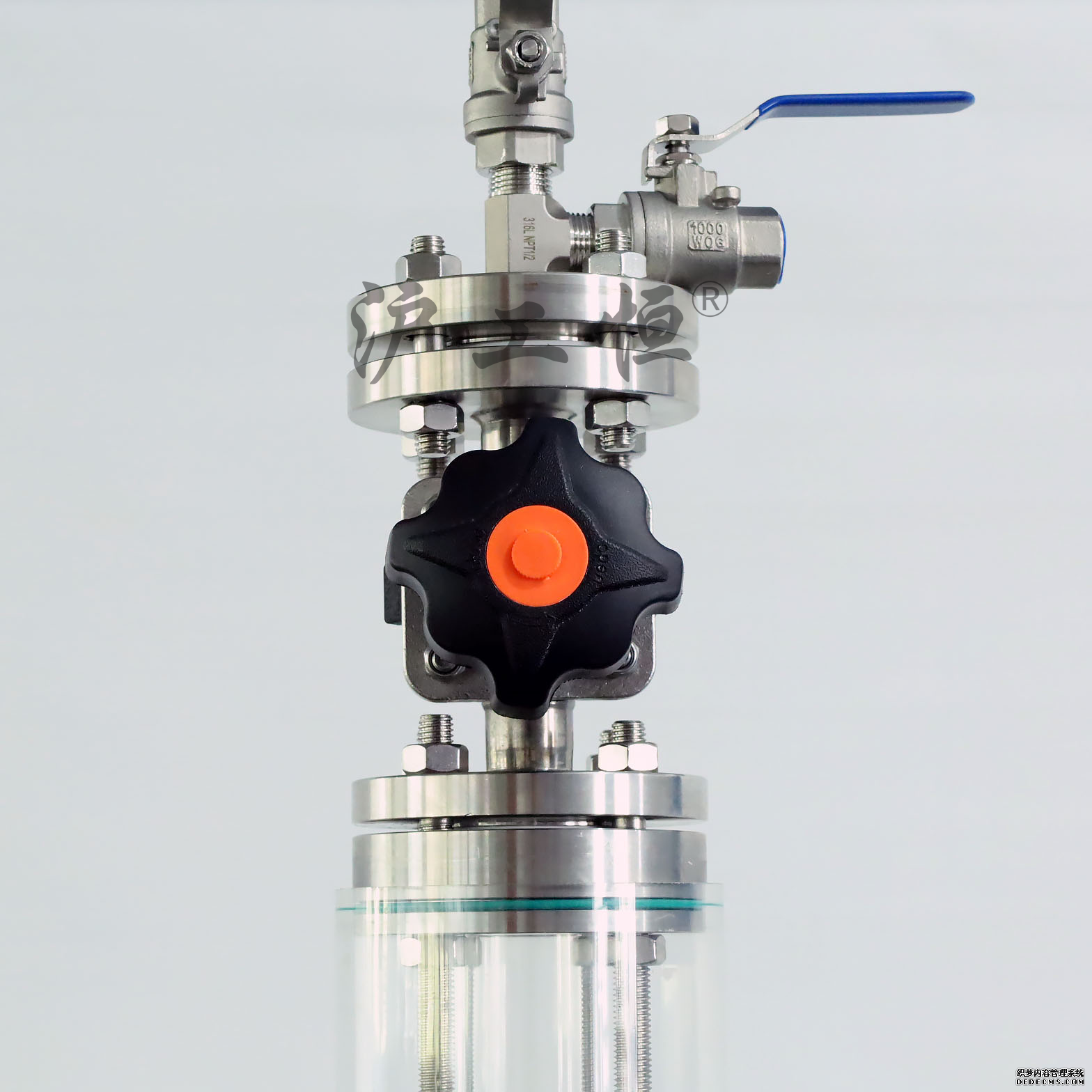

1. 顶部切断球阀：釜体主通路开关，检修取样单元时切断物料；
2. 手动隔膜阀：平衡压力、泄压调节；
3. 透明玻璃视镜缓冲筒：直观观察介质状态，缓冲物料冲击，缓冲气液冲击，避免物料直接喷溅；两侧预留工艺接口，可接入吹扫、惰性气体；

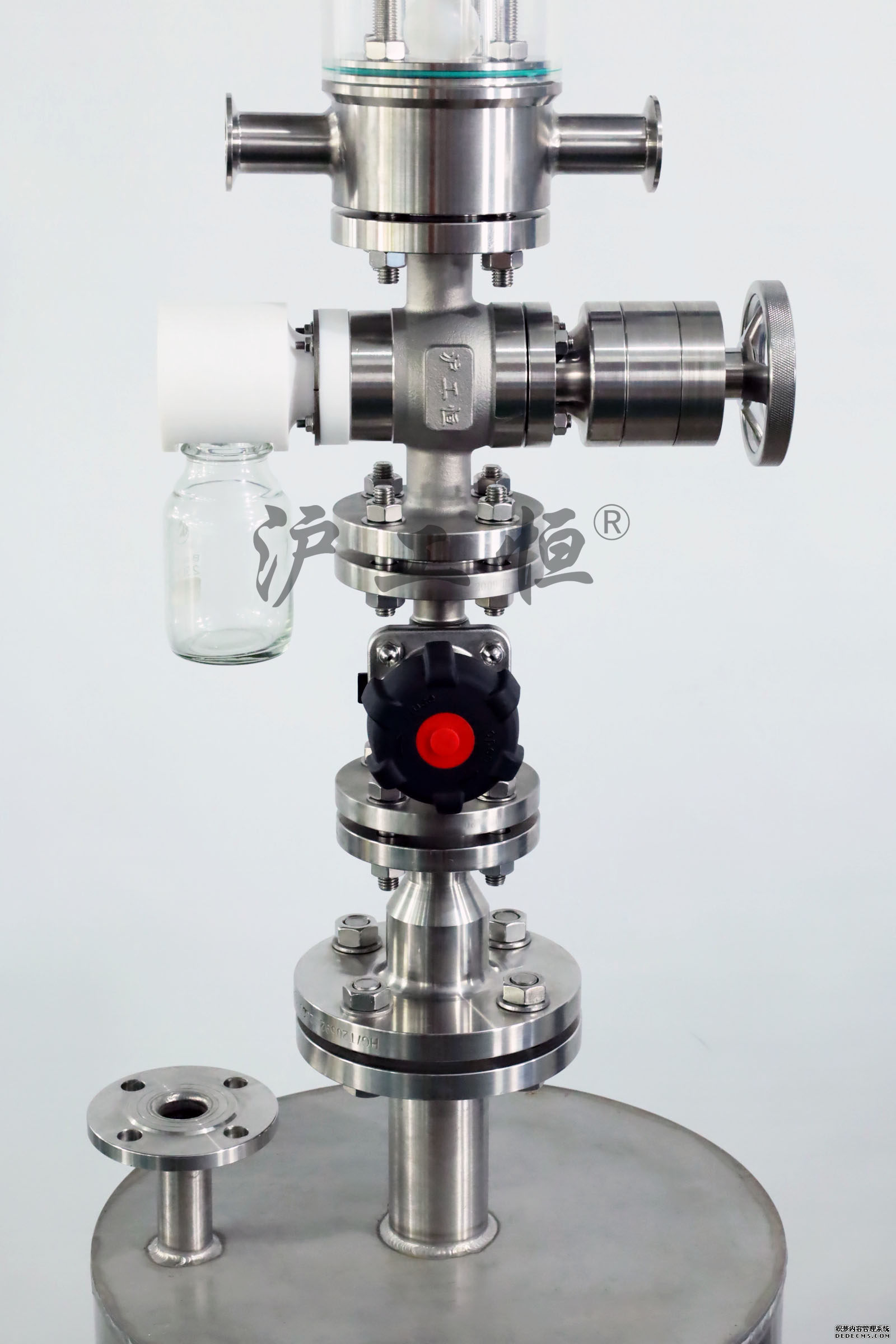

4. 釜顶密闭取样球阀（核心取样单元）：四氟密封结构，配套采样玻璃瓶，取样过程密闭隔绝空气；
5. 下部隔膜切断阀：备用切断、排空管路。

整套法兰快开装配，拆装便捷，便于内部清洁、检修、更换密封件。

三、核心优势

1. 釜顶专项设计 针对反应釜顶部安装布局优化，适配釜顶法兰管口，适配常压、微负压、低压反应釜工况，解决传统侧装取样无法满足高位釜、易沉降物料取样难题。
2. 密闭安全采样 样品全程不与外界空气接触，防止易氧化物料氧化、挥发性有毒介质泄漏，保护操作人员人身安全，同时避免异味、废气污染车间，满足环保规范。
3. 可视缓冲设计 中间透明视镜筒可直观观测物料颜色、液位、发泡状态；缓冲腔体缓冲流体冲击力，防止高压物料瞬时喷出，降低取样风险。
4. 耐腐蚀密封配置 阀体主体 316L 不锈钢，阀内采用 PTFE 四氟密封，耐受酸碱、有机溶剂、树脂、悬浮浆料等多种腐蚀性介质；密封件耐温范围广，适配中低温反应工艺。
5. 可吹扫易清洁 视镜筒体预留外接吹扫口，取样完成后可通入氮气、清水对腔体进行吹扫清洗，无介质残留，避免不同批次样品交叉污染。
6. 模块化集成装置 阀门、视镜、取样单元一体化成套供货，现场只需对接釜顶法兰即可安装，无需零散采购配件，缩短施工周期。

四、适用工况

• 适用介质：有机溶剂、树脂、药液、悬浮液、乳化物料、易挥发有毒原料、易氧化反应料液；
• 适用设备：搅拌反应釜、结晶釜、合成釜、中和釜釜顶取样；
• 应用行业：医药原料药、精细化工、新能源材料、涂料树脂、农药化工等；
• 工艺特点：要求隔绝空气、禁止介质外泄、需要观察物料状态、多批次连续取样场景。

五、操作简要说明

1. 确认各阀门初始状态，缓慢平衡釜内与取样腔体压力；
2. 微调上部阀门，使釜内物料进入透明视镜筒，观察物料状态；
3. 操作下部密闭取样球阀，物料进入采样瓶，完成密闭取样；
4. 取样完毕关闭取样阀，接入惰性气体吹扫腔体，排空残余物料；
5. 关闭主切断阀，整套装置处于待机状态，便于下次采样。

六、可选定制参数

• 材质：304 / 316L 不锈钢，特殊工况可选用哈氏合金；
• 连接标准：HG 国标法兰、美标 ANSI 法兰；
• 密封材质：PTFE、FFPM、PFA；
• 附件升级：增加压力表、防爆阀、气动执行机构实现远程操控；
• 规格 DN25/DN40/DN50，支持非标高度定制。
