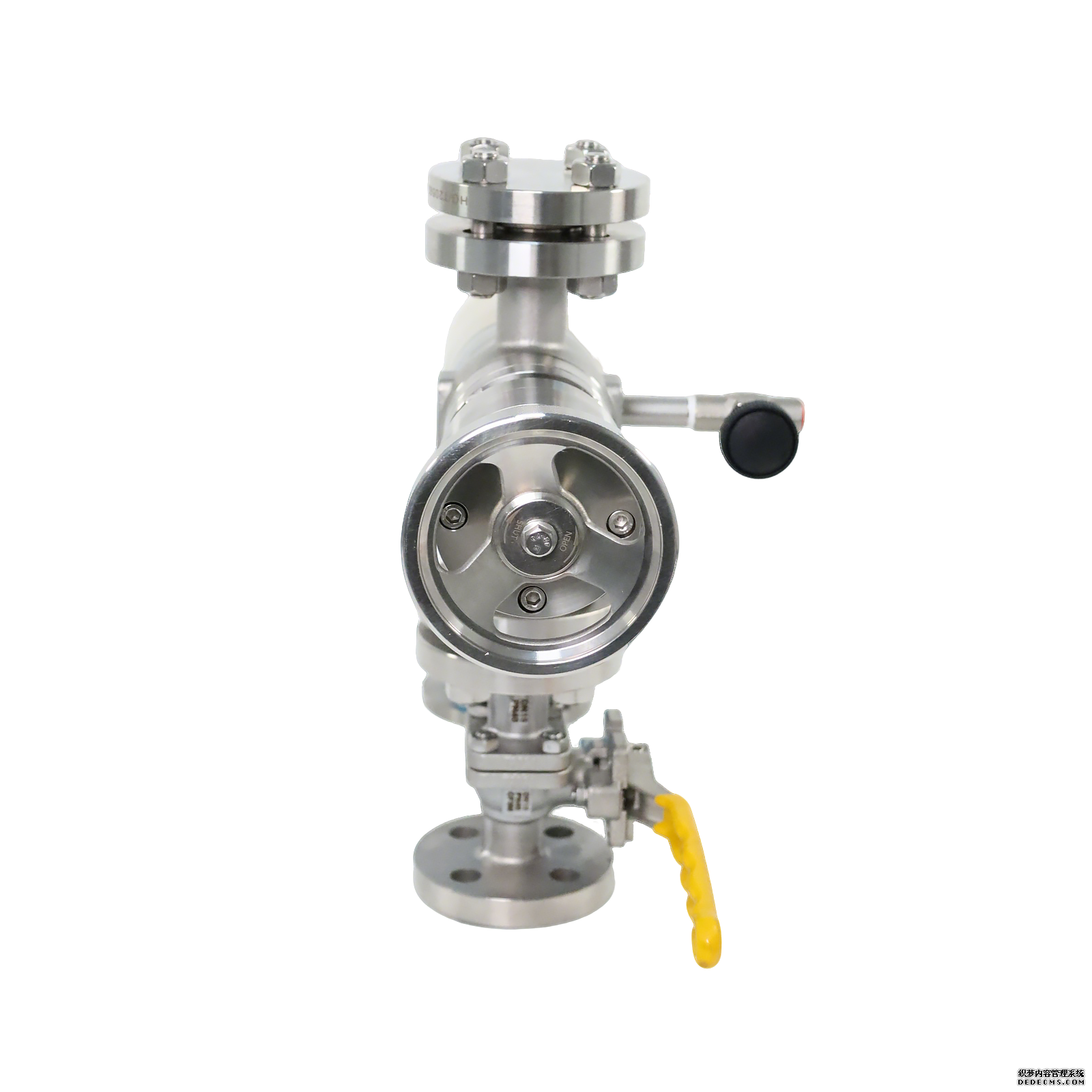

釜顶正压取样阀

一、产品概述

釜顶正压密闭取样阀专为正压工况反应釜顶部采样开发，整套设备一体化集成平衡调压机构、三通取样主阀、可视采样瓶、底部切断球阀，阀体采用 316L 不锈钢制造，适用于化工、医药、新材料行业带压反应釜介质取样。 针对釜内存在正压容易喷料、介质易挥发、有毒有害、易氧化等痛点，实现密闭平衡压力取样，有效避免物料喷溅外泄，保障取样安全，同时保证采集样品具有代表性。

二、结构组成

1. 上部法兰接口：直接对接反应釜釜顶法兰，连通釜内物料；
2. 三通主取样阀体：核心通路单元，内置 PTFE 密封结构，耐酸碱有机溶剂；右侧配备手轮调压组件，用于缓慢平衡釜内压力，防止高压物料瞬时冲击；
3. 侧向密闭采样单元：透明可视采样瓶，全程密闭承接样品，可直观观察料液状态；密闭连接结构隔绝空气，防止介质挥发、氧化；
4. 底部切断球阀：检修、排空、吹扫通道，取样完成后可排放残料，也可接入氮气进行管路吹扫，避免批次物料交叉污染。

整套装置法兰连接，结构紧凑，适合釜顶有限空间安装，模块化组件便于后期拆卸维护、更换密封件。

三、产品核心优势

1. 正压工况专属压力平衡设计 配置手动平衡调压机构，取样前缓慢平衡腔体与釜内压力，化解正压釜取样物料猛烈喷溅风险，解决普通取样阀无法适配带压反应釜的难题。
2. 全程密闭安全取样 料液从釜内至采样瓶全程密闭，有毒、刺激性、易挥发介质不会向外泄漏；隔绝空气，防止易氧化原料接触氧气变质，兼顾人员安全与样品真实性。
3. 可视化采样，操作直观 透明采样瓶可实时观察进料情况，方便操作人员控制取样量，便于观测物料颜色、浊度、有无分层等状态。
4. 优异耐腐蚀性能 主体 316L 不锈钢，阀座采用 PTFE 聚四氟乙烯密封，耐受各类有机酸、碱液、溶剂、悬浮浆料、树脂等介质，适配多数精细化工合成工艺。
5. 自带吹扫排空通道 底部球阀可作为排空与吹扫接口，取样结束通入惰性气体冲洗阀腔，清除残余介质，杜绝不同生产批次物料交叉污染。
6. 釜顶紧凑一体式结构 一体化成套供货，无需零散搭配阀门，直接对接釜顶法兰即可安装，节省现场装配时间，占用安装空间更小。

四、适用工况与行业

• 适用工况：常压至中压正压反应釜，禁止介质外泄、物料易氧化、易挥发、具有毒性或腐蚀性工艺；
• 适配设备：加压合成釜、氢化反应釜、中和釜、聚合反应釜等釜顶取样；
• 适用行业：医药原料药、精细化工、农药、新能源材料、树脂涂料等；
• 适用介质：各类有机溶剂、反应料液、悬浮液、乳化液、催化反应体系物料。

五、基础操作流程

1. 确认底部切断球阀处于关闭状态，缓慢操作调压手轮平衡阀腔与釜内压力；
2. 开启取样通路，釜内物料平稳流入密闭采样瓶，观察样品量，达到需求后关闭取样通道；
3. 泄压后取下采样瓶，完成取样；
4. 接入吹扫气源，打开底部球阀吹扫阀腔内残留物料，吹扫完毕关闭阀门，设备待机。

六、可选定制参数

• 材质：304 / 316L 不锈钢，强腐蚀工况可定制哈氏合金；
• 法兰标准：国标 HG 法兰、美标 ANSI B16.5 法兰；
• 密封材质：PTFE、FFKM、PFA；
• 拓展配置：加装压力表、气动执行机构实现远程控制；
• 常规规格 DN25、DN40，支持非标尺寸定制。
