单法兰针式取样阀

一、产品概述

二、结构设计特点

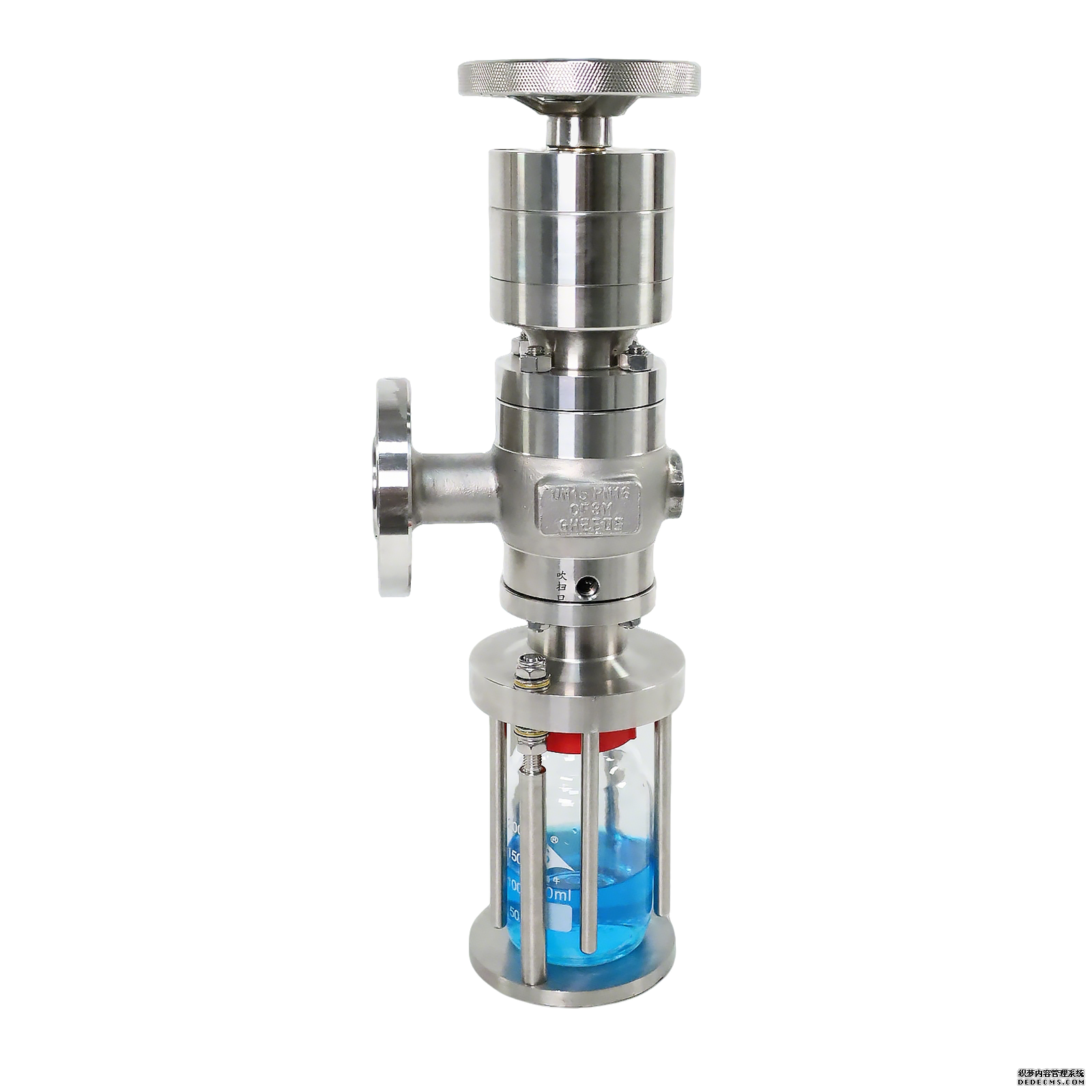

1. 单法兰一体式安装结构

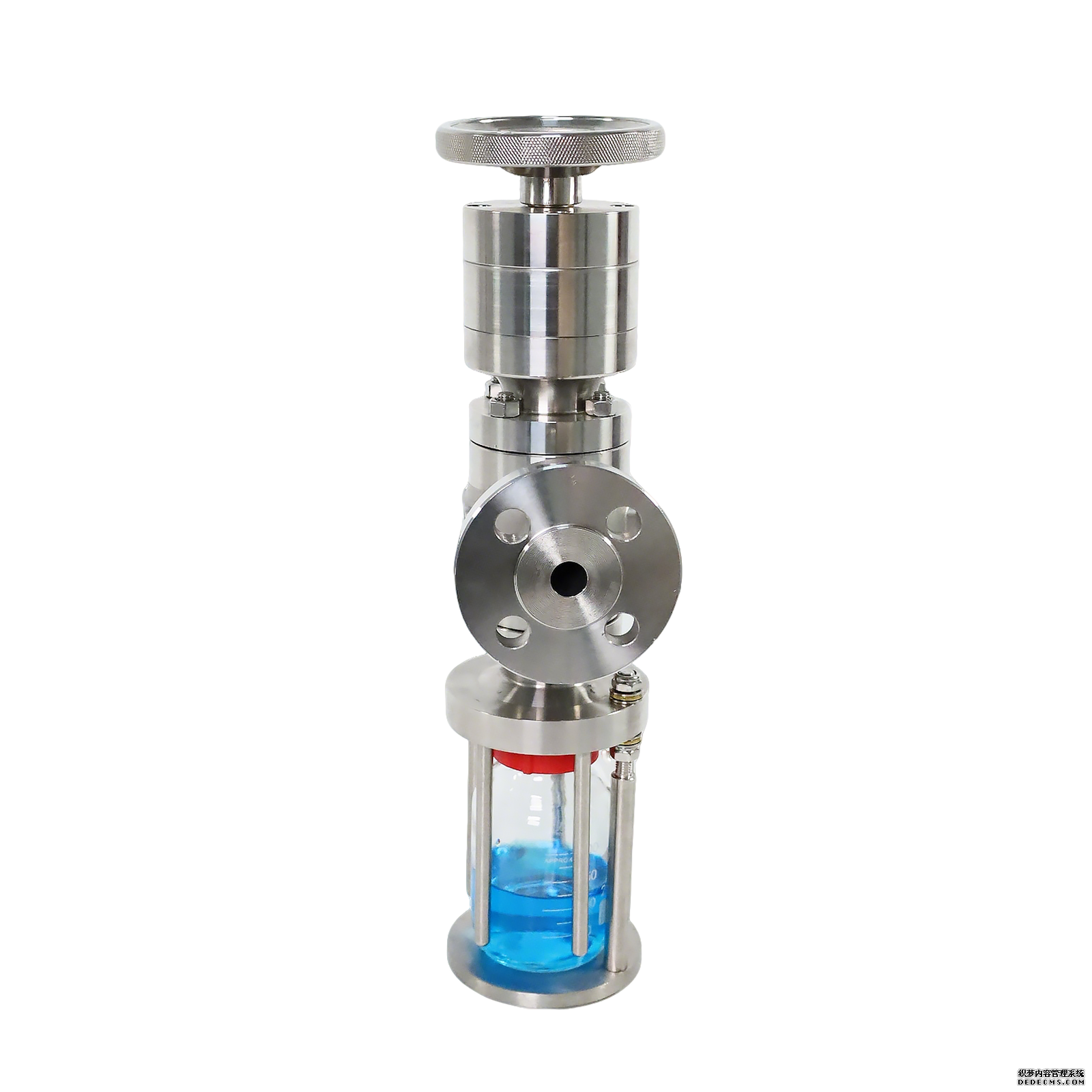

   单侧标准法兰接口，可直接焊接 / 螺栓固定在釜体、罐体侧壁，安装便捷，占用设备空间小，无需额外支架，适配中小型反应釜侧部取样点位，法兰密封面加工精密，承压密封性稳定。
2. 针型节流调节结构
   内置高精度针式阀芯，旋转顶部手轮即可微量调节介质流速，从滴状到稳定液流精准可控，避免瞬间大流量喷溅，适配微量、定量取样需求；阀杆多重填料密封，高压工况下无外漏。
3. 透明可视取样防护仓

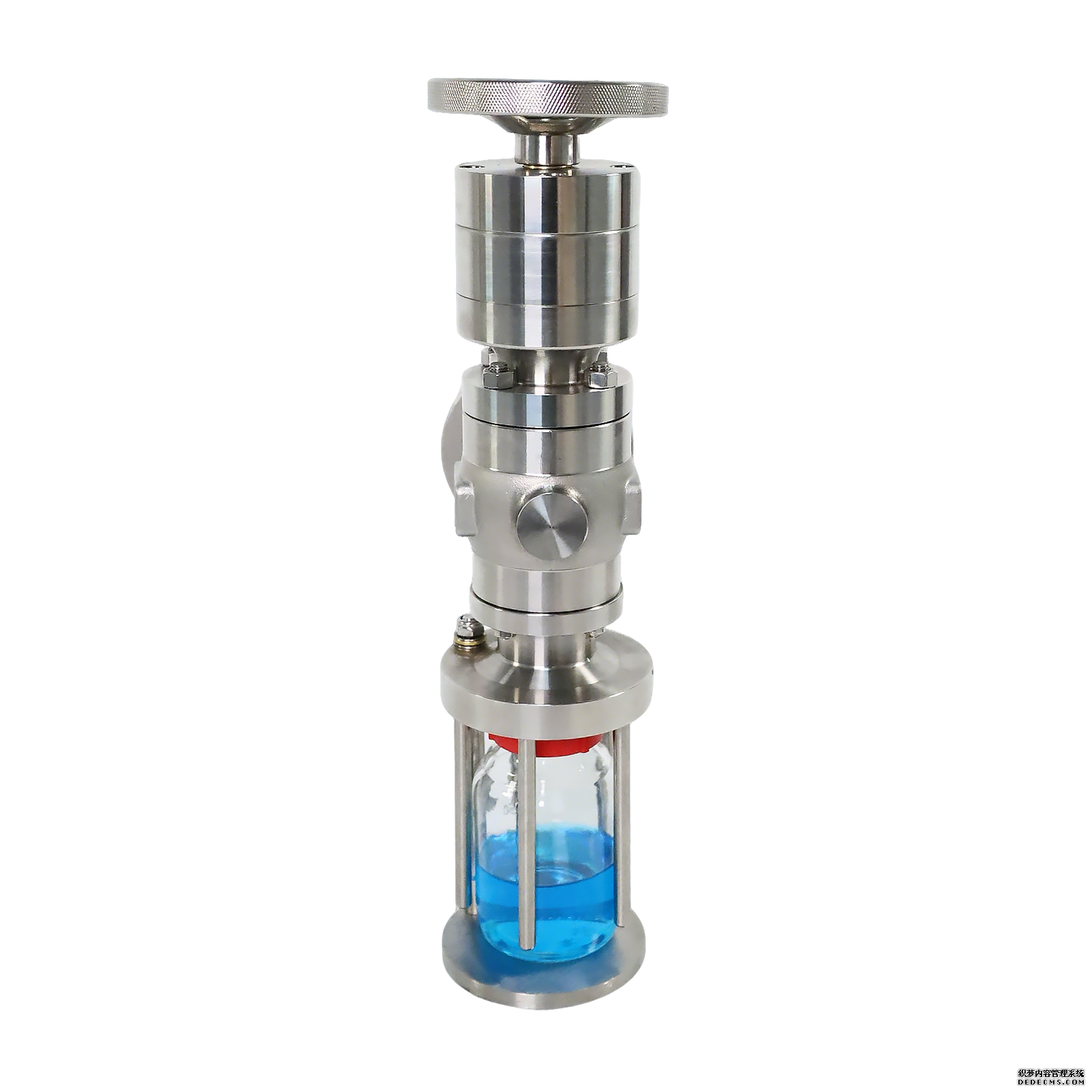

   阀体下方配置不锈钢防护笼，内置刻度玻璃取样瓶，取样全过程可直观观察液面容量，金属笼体防护玻璃瓶防碰撞碎裂，红盖密封取样瓶隔绝样品与空气接触，防止氧化、挥发。
4. 全不锈钢锻造阀体
   整体阀体采用 316L 不锈钢锻打成型，内部流道光滑无死角，不易积料、结晶堵塞，耐酸碱腐蚀，耐高温，适配绝大多数化工介质长期使用。

三、核心产品优势

1. 密闭安全，环保合规
   全程封闭取样流程，介质不会直接暴露在空气中，有毒、异味、易挥发物料不会扩散，减少车间废气污染，保障操作人员人身安全，满足安全生产环保检测要求。
2. 安装适配性强
   单法兰侧装设计，区别于釜顶立式取样阀，专门针对罐体侧壁点位设计，改造旧设备无需大面积改管口，安装施工成本更低。
3. 取样可控，样品精准
   针阀微调节流，可缓慢获取均质样品，无冲击飞溅，刻度取样瓶直观把控取样体积，样品代表性强，化验检测数据误差小。
4. 易清洁不易堵塞
   锻造一体式流道无焊缝死角，介质残留少，停机后简单冲洗即可完成清洁，适合易结晶、粘稠化工料液长期连续取样。
5. 防护设计降低损耗
   外置金属保护框包裹取样瓶，生产震动、意外磕碰不会造成玻璃瓶破损，避免样品泄漏、腐蚀地面设备，延长配件使用寿命。

四、适用工况与行业

适用介质

适配设备

应用行业

五、可选技术参数

1. 阀体材质：304 不锈钢 / 316L 不锈钢 / F46 衬氟定制
2. 法兰标准：HG/T 国标法兰、美标 ANSI 法兰
3. 公称压力：PN16、PN25、PN40 高压款可选
4. 适用温度：-20℃~200℃（衬氟款最高 150℃）
5. 取样瓶规格：50ml、100ml、250ml 刻度玻璃瓶
6. 密封填料：四氟填料、柔性石墨高温填料
7. 操作方式：手动手轮标配，可定制气动执行器远程控制

六、标准操作流程

1. 将阀门单法兰与设备侧壁法兰紧固密封，确认阀体、瓶仓安装牢固；
2. 取出取样玻璃瓶，拧紧瓶盖后放入不锈钢防护笼内就位；
3. 缓慢旋转顶部手轮开启针阀，微量调节开度，观察瓶内液体刻度，达到所需取样量；
4. 反向旋转手轮完全关闭阀芯，切断介质流出；
5. 松开底部仓体，取出密封取样瓶，完成密闭采样，瓶内样品可直接送检。
