针式密闭取样阀

一、产品概述

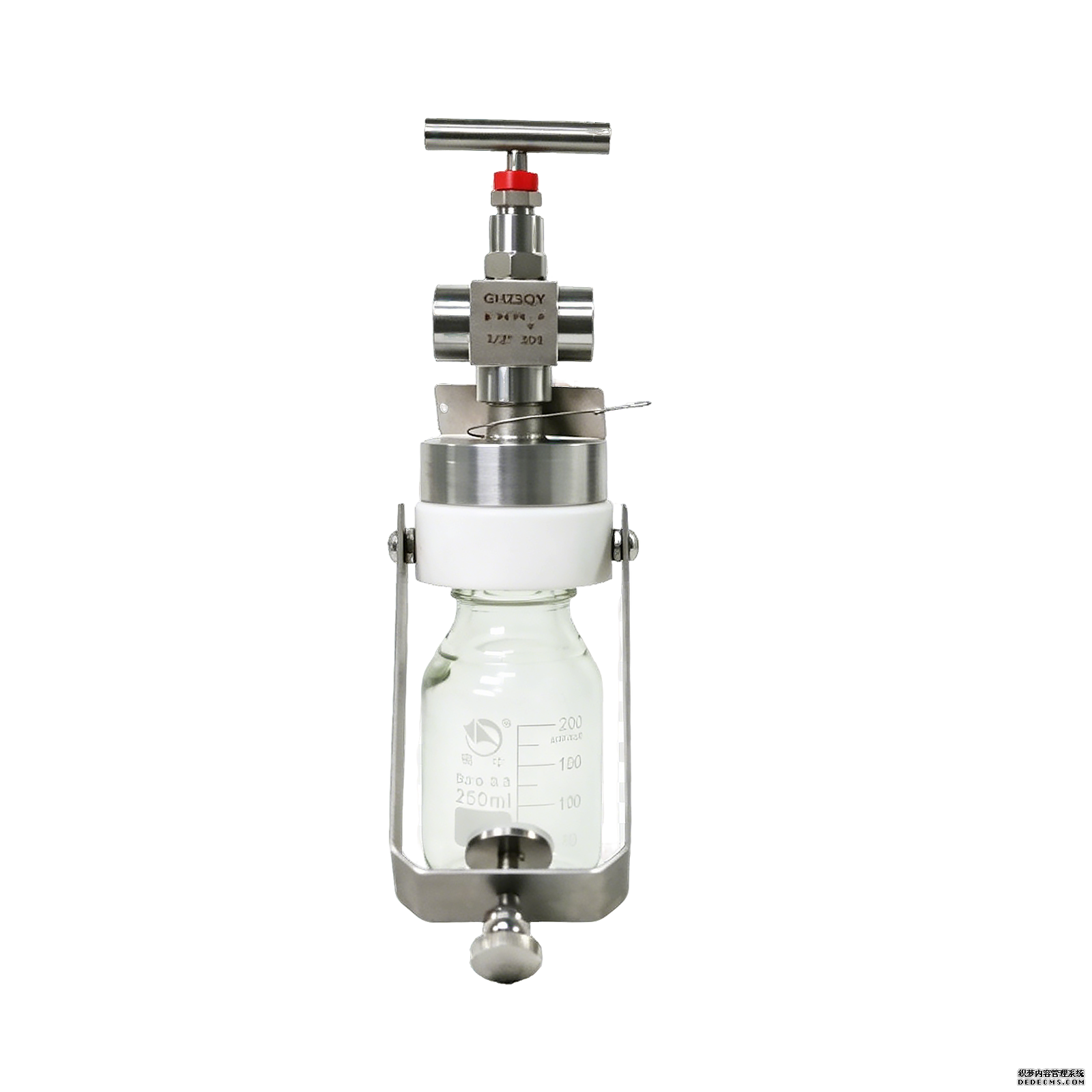

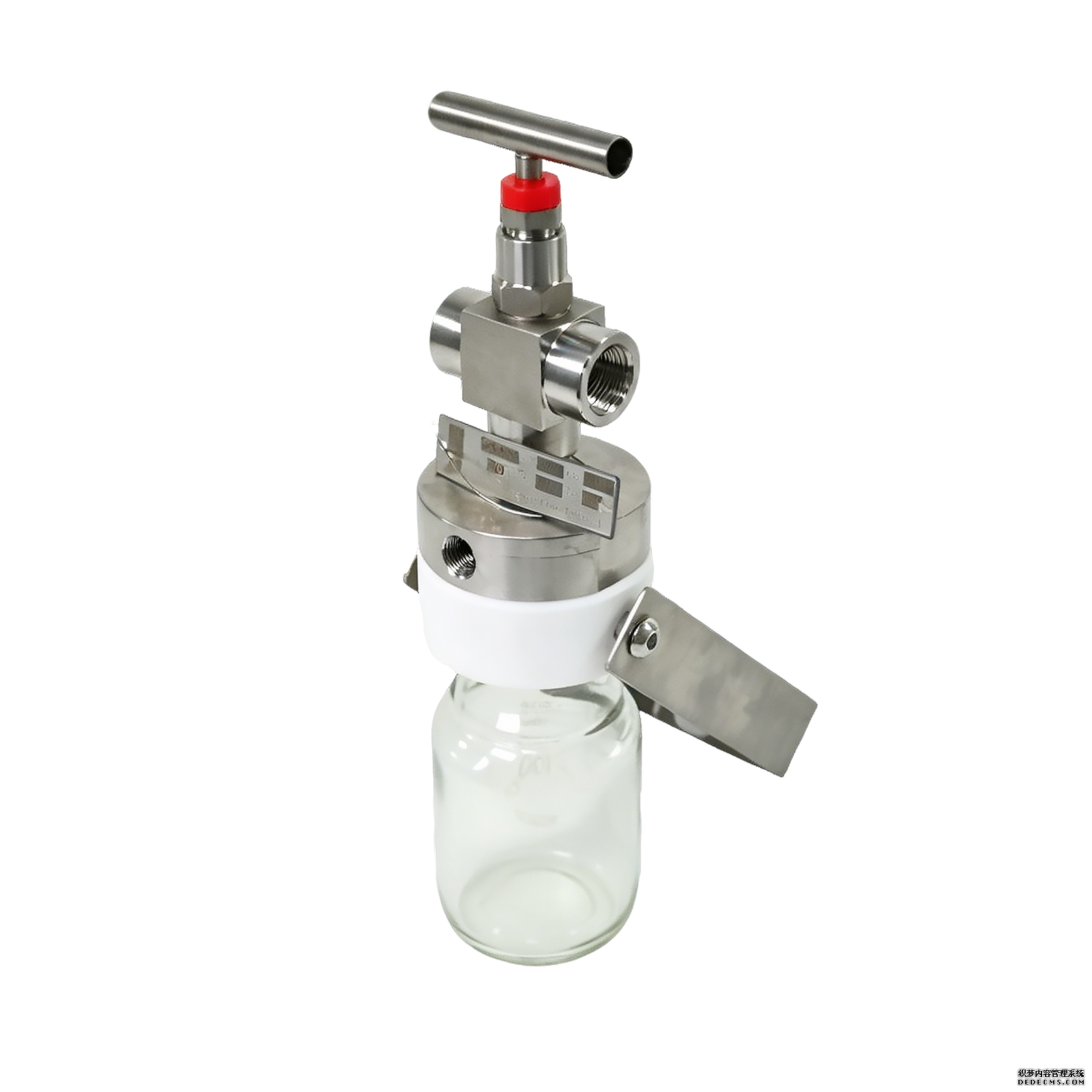

二、核心结构特点

1. T 型精密针阀控制头
   顶部 T 型旋转手轮搭配针式阀芯，旋转即可精准微调介质流速，可实现滴液、细流多种取样流量，避免高压介质喷溅；阀杆配置四氟多重密封，承压状态下无介质外漏，红色限位警示圈便于识别开关状态。
2. 三通内丝一体式阀体
   阀体采用三通一体式锻打结构，两端标准内螺纹，可直接串联安装在工艺支管、旁路管道，无需额外转换管件，流道短、无死角，不易结晶挂料，拆装维护便捷。
3. 衬四氟隔离密封底座
   阀体与取样瓶衔接位置加装 PTFE 四氟隔离衬套，隔绝金属与腐蚀性介质、样品直接接触，耐强酸强碱，杜绝样品污染、腐蚀阀体，适配强腐蚀化工原料采样。

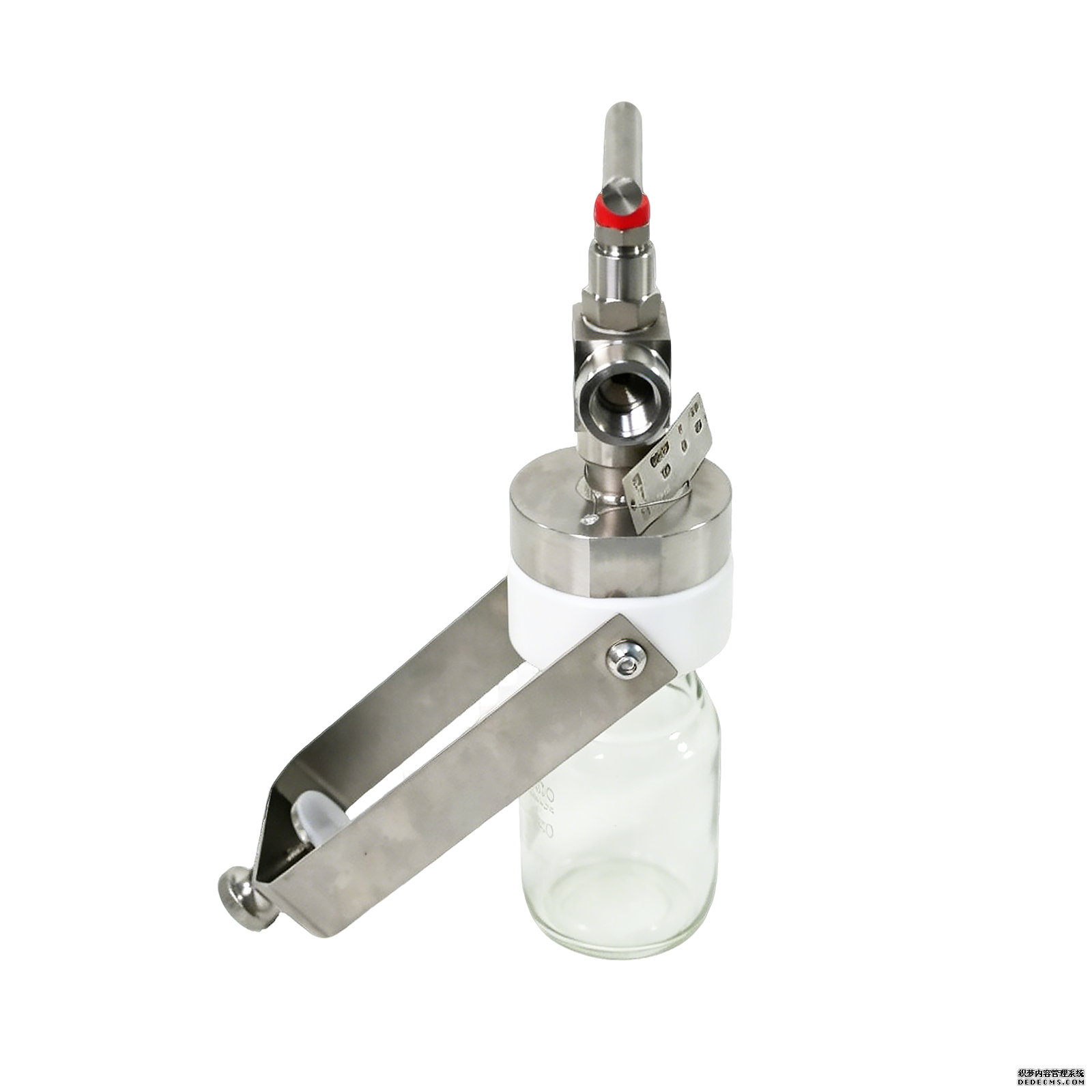

4. 快开卡扣瓶体固定结构
   侧边不锈钢卡扣锁紧设计，无需工具即可快速拆装取样玻璃瓶，密封压紧效果稳定；透明大容量玻璃瓶可直观观察取样液位，取样完成后直接取下瓶体密封送检，无二次泄漏风险。

三、产品核心优势

1. 全密闭取样，安全环保
   整套取样流程完全封闭，挥发性气体、有毒物料不会扩散至车间空气，保护操作人员人身安全，符合化工安全生产、废气排放环保规范，无异味逸散。
2. 微量精准采样，样品无偏差
   针阀微量节流调节，可缓慢采集均质物料，不会因流速冲击改变物料组分，玻璃瓶直观把控取样容量，化验检测数据代表性强。
3. 强防腐适配广
   阀体 304/316 不锈钢搭配 PTFE 内衬，耐酸碱、有机溶剂、盐溶液腐蚀，可适配绝大多数化工腐蚀性液态介质。
4. 安装小巧灵活
   整体体积紧凑，三通内丝旁路式安装，适配小型管道、设备支管、循环管线，占用安装空间极小，新旧生产线均可便捷加装改造。
5. 拆装清洗简单
   卡扣式瓶身快速拆卸，阀体流道光滑无滞留死角，清水或溶剂冲洗即可完成清洁，不易堵塞，适配易结晶、粘稠物料长期使用。

四、适用行业与介质

适用介质

适用场景

应用行业

五、可选技术参数

1. 阀体材质：304 不锈钢、316L 不锈钢
2. 连接方式：NPT 内丝、G 管螺纹、国标内丝可选
3. 公称压力：PN16、PN25
4. 使用温度：-20℃~180℃
5. 隔离衬层：PTFE 四氟标准配置
6. 取样瓶规格：100ml、250ml 透明玻璃瓶
7. 密封材质：PTFE 填料、氟橡胶密封圈
8. 操作方式：标准 T 型手动，可定制气动针阀款

六、标准取样操作流程

1. 将三通阀体两端螺纹与工艺旁路管道拧紧，确认管路密封无渗漏；
2. 打开侧边卡扣，将取样玻璃瓶卡入底座，扣紧卡扣完成密封固定；
3. 缓慢转动顶部 T 型手轮打开针阀，微调开度控制介质流出速度；
4. 观察玻璃瓶内液位达到所需取样量后，反向旋紧手阀完全切断介质；
5. 松开侧边卡扣，取下取样瓶并加盖密封，样品可直接送至化验室检测。
