电动柱塞阀取样放料

产品概述

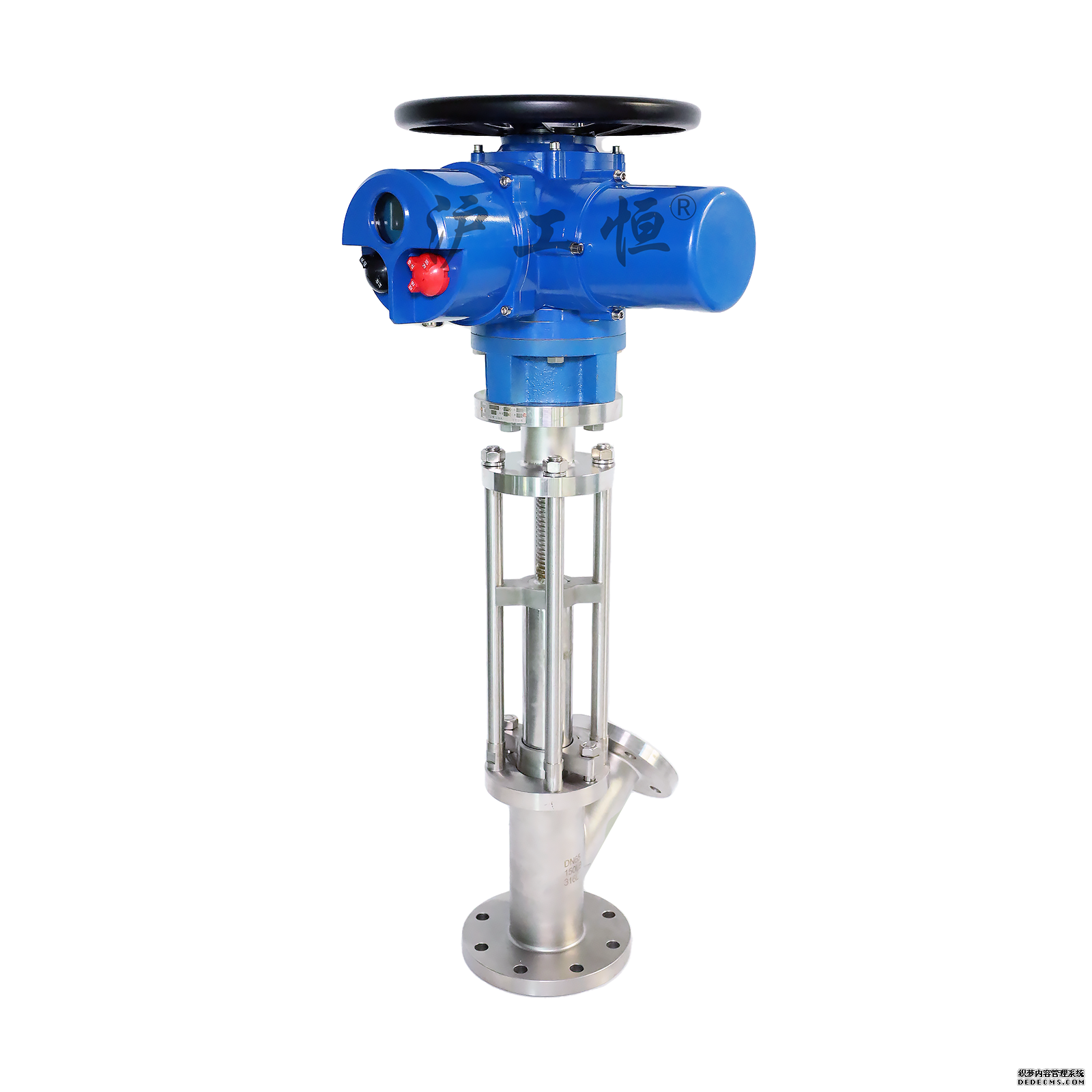

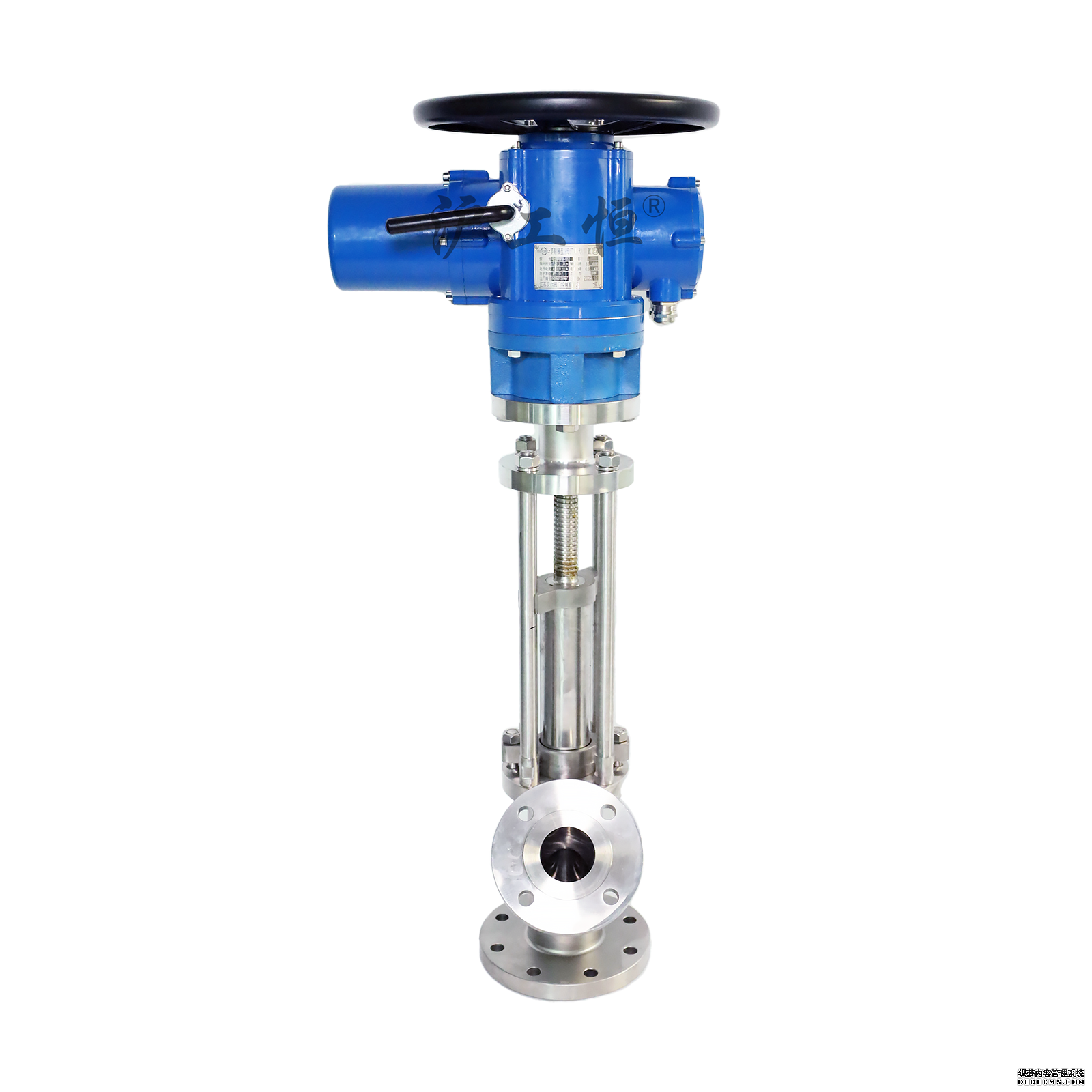

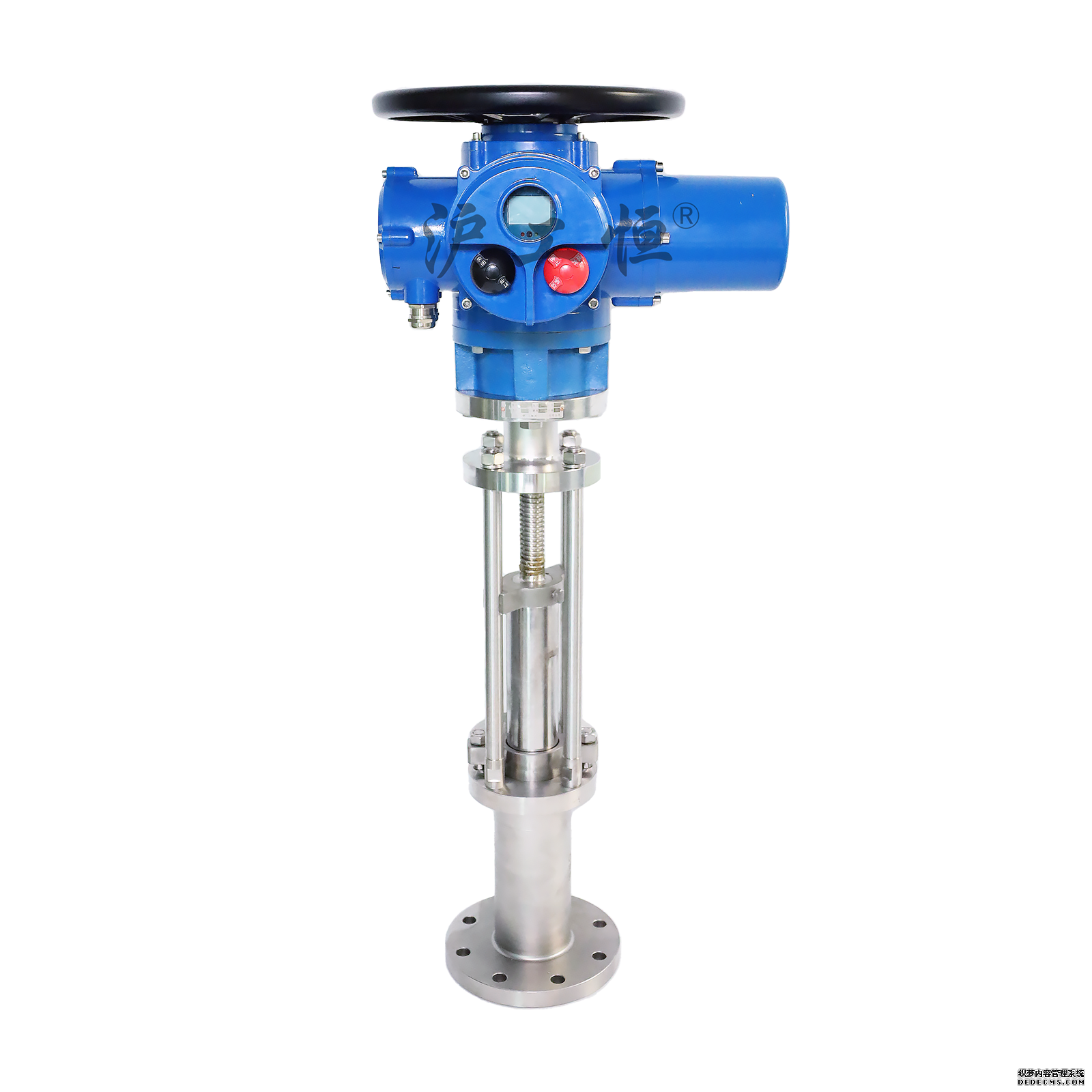

电动柱塞阀由智能电动执行机构与柱塞阀体组合而成，集成电动调节、手动应急操作功能，依靠柱塞在阀体内做直线往复运动实现通路启闭与介质流量调节。设备采用法兰连接形式，整体结构稳固，搭配带手轮的智能电动执行器，既可实现远程自动化控制，断电工况下也可手动操作阀门，广泛应用于化工、医药、轻工等工艺管路，完成介质切断、节流、取样、流量调节等作业，适配连续化工业生产的自动化管控需求。

结构特点

1. 执行机构部分：配置智能一体化电动执行器，自带就地显示屏、就地操作按钮与顶部手动操作手轮，支持就地操作、远程信号控制双重模式，故障或断电时可转动手轮手动启闭阀门；执行器具备信号反馈功能，可输出阀门开度信号，对接 PLC 控制系统。
2. 阀杆传动结构：采用外露式丝杆传动结构，传动行程直观可视，便于观察柱塞升降状态，丝杆外部设置防护框架，降低粉尘、杂质侵蚀，保障传动部件运行稳定。
3. 阀体组件：阀体采用不锈钢材质，法兰式连接，拆装检修便捷；阀芯为柱塞式结构，依靠柱塞上下位移实现通断，密封副配合精度高，阀内部流道通畅，介质流动阻力小；法兰底座保障管路对接强度，承受管路压力，便于现场安装固定。
4. 双重操作设计：电动为常规驱动方式，顶部手轮作为备用操作机构，无需额外拆卸部件即可完成手动开关，应对断电、电控故障等突发场景。

核心优势

1. 自控能力强：智能电动执行器接收标准控制信号，精准控制柱塞升降行程，实现流量连续调节，可接入工厂 DCS、PLC 系统，完成远程自动化管控，减少现场人工操作。
2. 应急可靠性高：配备手动手轮机构，断电、电控故障时依旧可以手动操作阀门，不会因电气故障直接造成管路失控，保障生产工艺容错能力。
3. 密封性能优异：柱塞式密封结构，启闭过程磨损小，密封副贴合紧密，有效降低介质外漏风险，适合不允许介质泄漏的工艺管线。
4. 可视易维护：丝杆行程外露可视化，能够直观判断阀门开关状态；法兰连接结构，拆装方便，内部密封件、柱塞组件拆卸更换简单，后期维护成本低。
5. 流道通畅阻力小：阀体内腔流通通道顺滑，介质压损小，不易发生物料淤积，适配粘稠、含微量颗粒介质。

可选技术参数

• 公称通径：DN15‑DN100
• 公称压力：PN16、PN25、PN40
• 阀体材质：304、316L 不锈钢，可支持衬四氟防腐定制
• 执行器类型：智能调节型、开关型电动执行器，带就地数显、就地按钮、手动手轮
• 控制信号：4‑20mA 模拟量调节 / 开关量信号，支持阀位反馈输出
• 连接方式：法兰连接，国标 HG/T 法兰标准
• 适用温度：‑20℃～+350℃（根据密封材质选配）
• 行程：按工况定制对应柱塞升降行程
• 防护等级：IP65，可定制防爆型执行机构

适用介质与工况

适用介质

可用于水、油品、溶剂、各类酸碱化工流体；可适配粘稠物料、含少量细微颗粒介质；衬氟版本可适配强腐蚀性酸、碱类介质。

适用工况

适用于化工、制药、精细化工、食品加工等行业工艺管路，用于管路通断控制、流量调节、工艺取样；适合需要远程自动化控制，同时要求具备手动应急操作的生产工况；可用于不允许介质外泄、对密封可靠性要求较高的管线；防爆款可用于易燃易爆介质的危险工况。不适用于含有大量硬质大颗粒杂质的介质，避免划伤柱塞密封面。
