柱塞式取样阀放料阀

产品概述

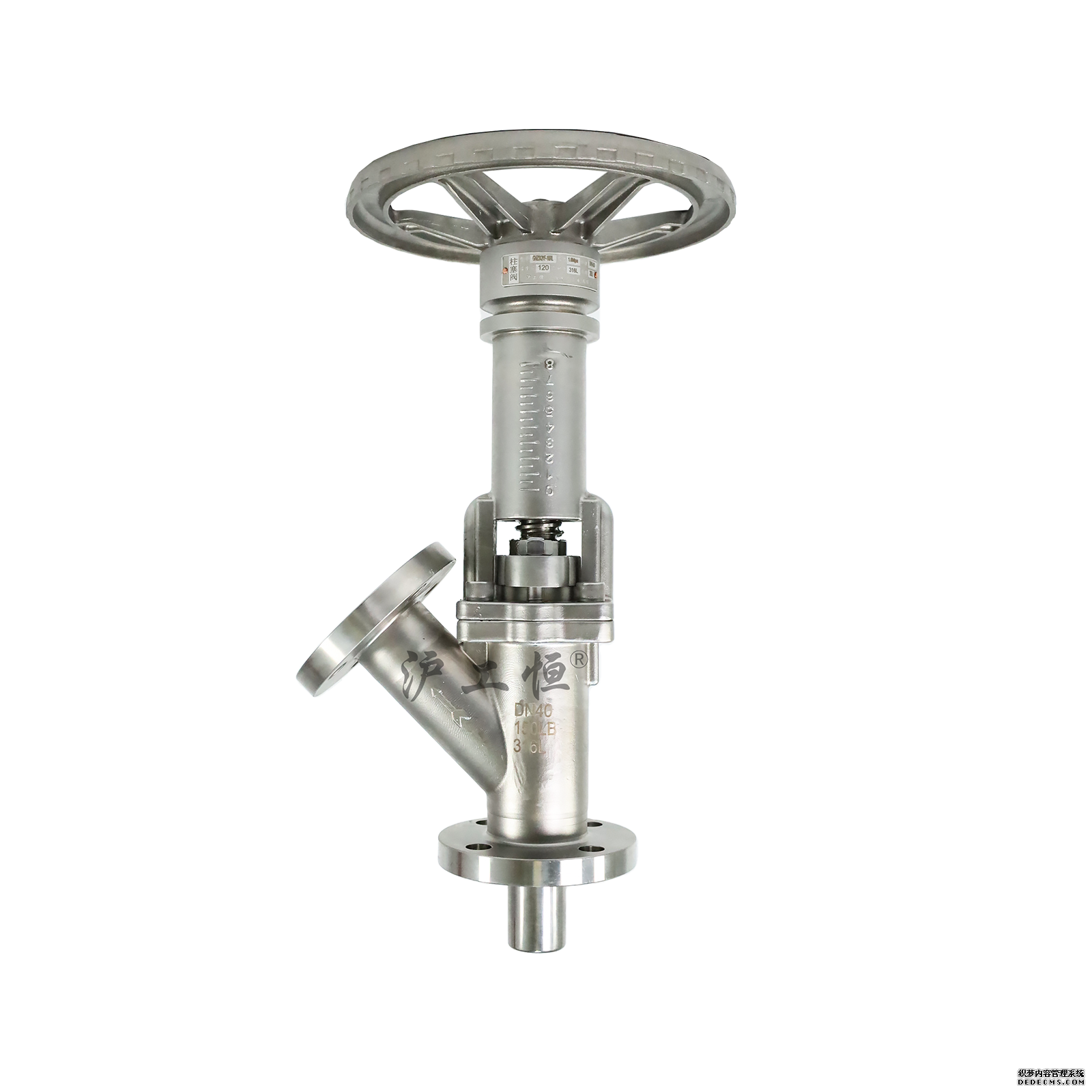

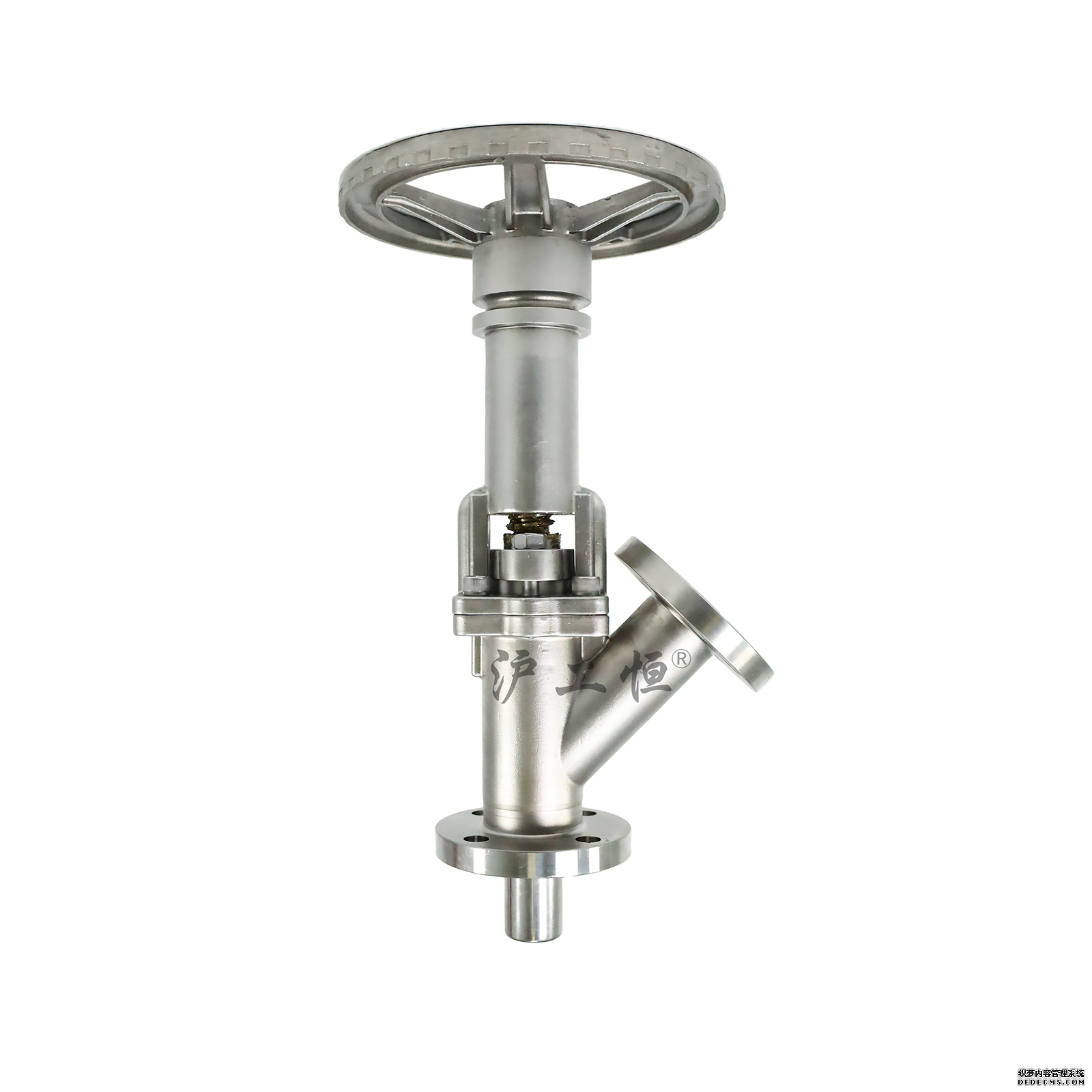

柱塞式取样阀为手动 Y 型结构取样设备，采用柱塞密封结构，配置带刻度手轮，依靠柱塞上下位移完成阀门启闭与取样量控制。阀体采用全不锈钢材质，下法兰对接反应釜、储罐等设备，侧出口作为取样出料口，带刻度标识可直观控制取样行程，精准把控取样物料量，广泛用于制药、精细化工、食品行业，实现安全可控的现场物料取样，避免取样过程物料飞溅、泄漏，满足工艺检测取样需求。

结构特点

1. Y 型一体式阀体：Y 型流道结构，物料流通顺畅，不易发生物料滞留堆积；底部法兰用于和釜体、储罐直接对接，侧向为取样出料口，布局贴合釜上取样作业场景。
2. 刻度调节手轮：顶部配置金属手轮，阀杆位置带有刻度标尺，转动手轮可以直观读取柱塞行程，实现定量可控取样，方便操作人员把控取样量。
3. 柱塞密封组件：核心采用柱塞密封结构，柱塞上下运动实现开启与关闭，密封副配合精密，启闭过程对密封面磨损小；填料密封结构，有效防止介质外漏。
4. 全金属不锈钢本体：整体阀体为不锈钢锻造加工，表面光洁，内壁流道光滑，便于清洗，不易残留物料，适配洁净工艺要求。
5. 安装形式：底部法兰直接安装在反应釜、储罐釜底或者釜侧，无需额外管路转接，安装紧凑，拆装检修便捷。

核心优势

1. 取样量可控：带可视刻度标尺，转动手轮控制柱塞升降行程，可实现定量取样，不用反复估测取样物料多少，操作简单。
2. 密封安全可靠：柱塞密封结构，关闭状态密封严密，釜内带压工况下也可有效防止介质泄漏，规避高温、腐蚀性物料取样喷溅风险。
3. 不易积料易清洁：Y 型流道圆滑死角少，物料残留少，清洗方便，适配洁净生产要求，减少不同批次物料交叉污染。
4. 结构紧凑适配釜装：可直接法兰安装于反应釜、储罐，占用空间小，无需复杂管路改造，现场直接安装使用。
5. 手动操作简单耐用：纯手动机械结构，无电气元件，故障率低，耐高温高压，维护简单，密封件可单独更换，降低使用成本。

可选技术参数

• 公称通径：DN15‑DN50
• 公称压力：PN16、PN25、PN40
• 阀体材质：304、316L 不锈钢，可做衬四氟防腐定制
• 连接方式：底部法兰连接，出口可选择法兰、卡箍接口
• 刻度行程：定制不同量程刻度，满足不同取样量需求
• 适用温度：‑20℃～+300℃，根据密封填料选配
• 密封材质：PTFE、石墨填料等可选
• 壳体防护：全不锈钢锻造，抛光处理，可满足卫生级抛光要求

适用介质与工况

适用介质

适用于溶剂、药液、食品浆料、各类化工流体；可适配轻微粘稠物料、细小粉体颗粒物料；衬氟版本可用于强酸碱腐蚀性介质。

适用工况

多用于反应釜、搅拌储罐、配料罐的物料取样，制药、精细化工、食品、染料行业；适合需要可控定量取样，禁止物料泄漏喷溅的工艺现场；可用于高温、中低压工况；卫生抛光款可满足 GMP 洁净生产要求。 不适合含有大量硬质大颗粒物料，硬质颗粒容易划伤柱塞密封面，造成密封失效。
