自复位取样阀带保温
日期：2026/07/16
浏览：
一、产品概述
自复位取样阀是专为化工、制药、食品饮料、新能源、精细化工等洁净工况研发的管道在线取样专用阀门，整体采用 304/316L 不锈钢锻造一体成型，集成手动操作、弹簧自动复位、无菌取样接口三重结构，可在不中断主管道连续生产的前提下，安全、密闭、无残留地采集介质样品，杜绝物料泄漏、交叉污染与操作人员接触高危介质风险，是洁净流体工艺标准化取样核心设备。
二、结构与工作原理
1. 核心结构组成

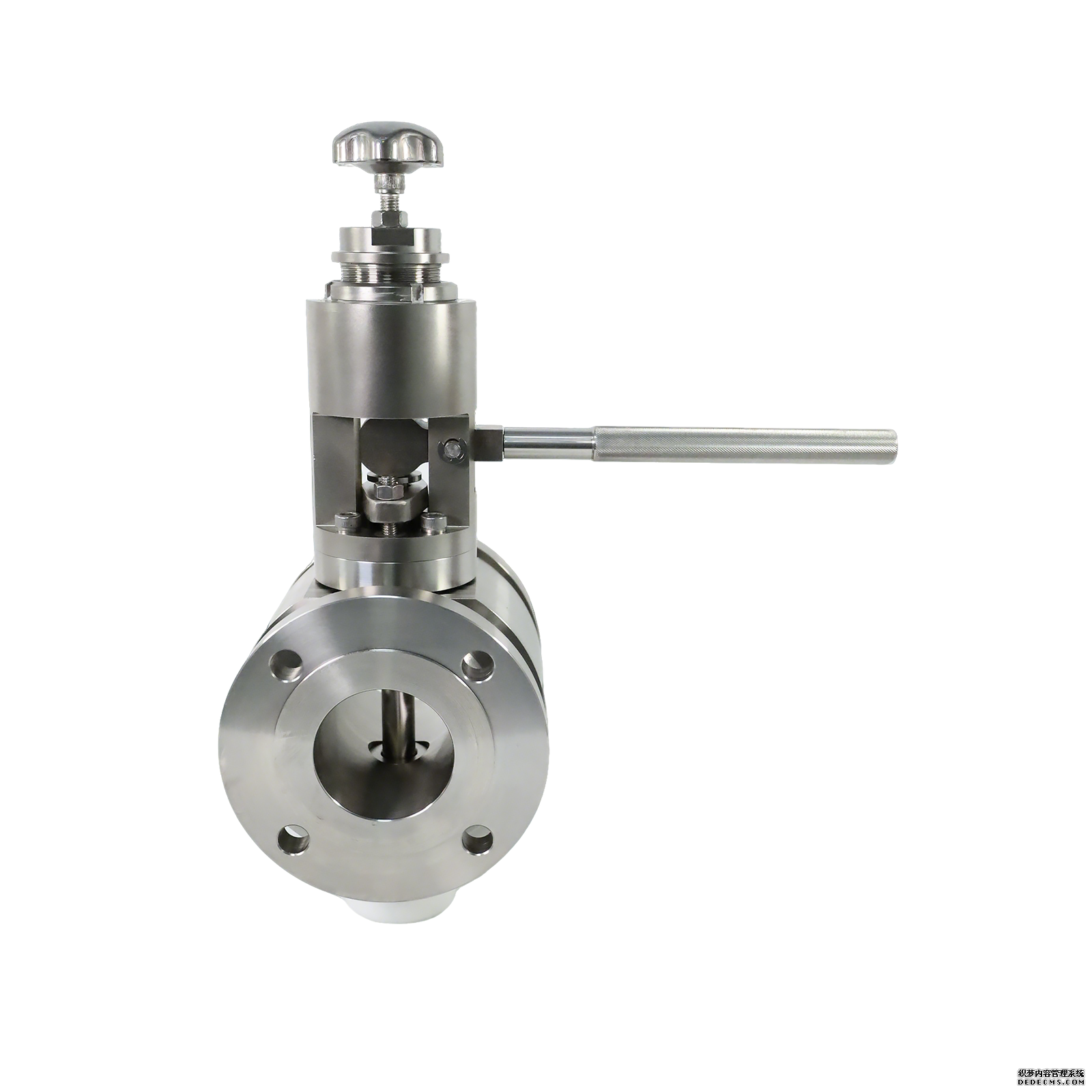

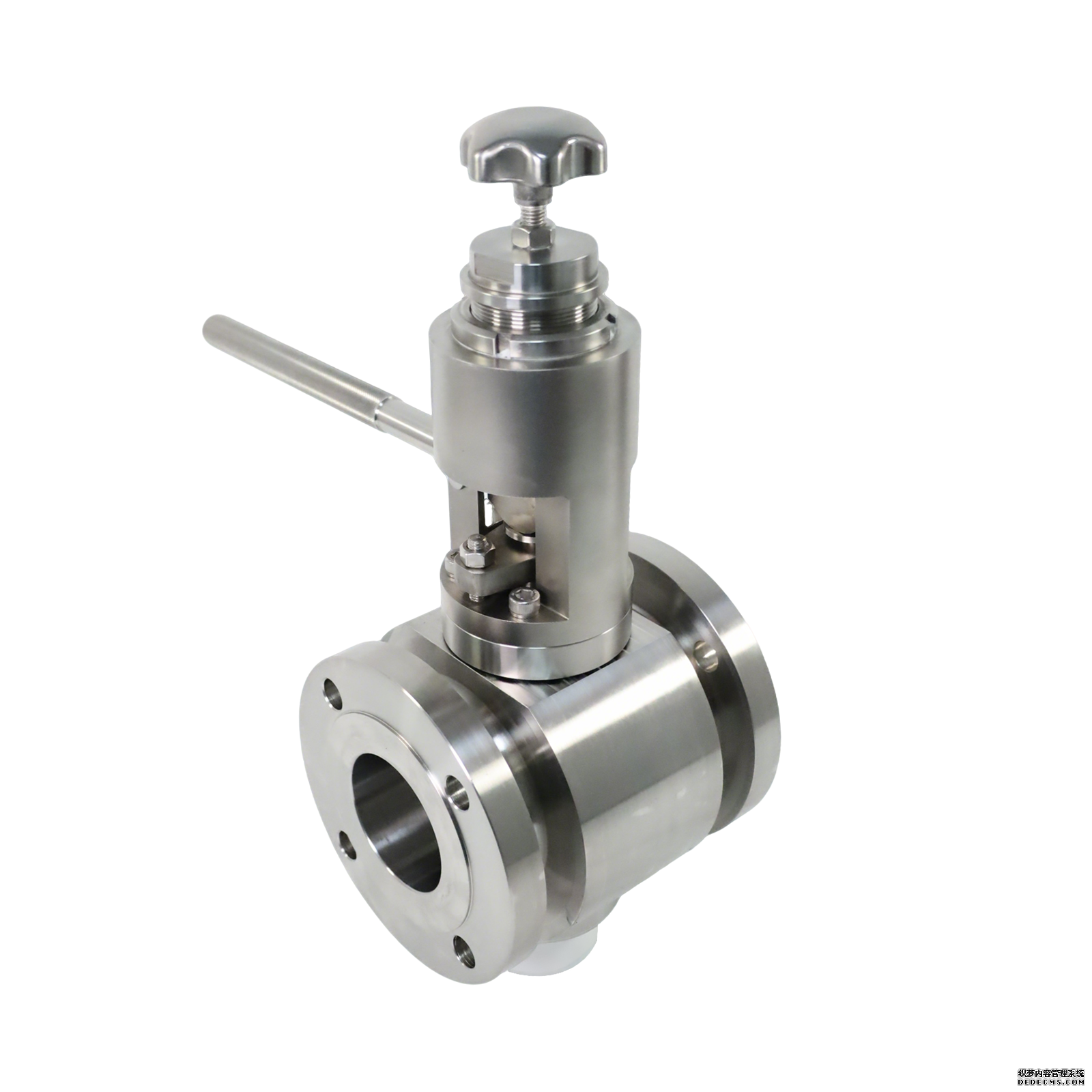

- 阀体主体：锻打不锈钢一体式三通结构，法兰对接主管道，流道光滑无死角，无积液盲区，适配高洁净、高粘度、易结晶介质；
- 双重操作机构：侧边加长手动操作手柄 + 顶部微调限位手轮。手柄控制阀芯通断，顶部手轮可微调取样流量大小，精准控制出样流速；
- 弹簧自复位组件：阀体内置高强度耐腐蚀弹簧，松开操作手柄后阀芯自动回弹关闭流道，无需人工手动关阀，避免忘记关闭造成介质外泄；

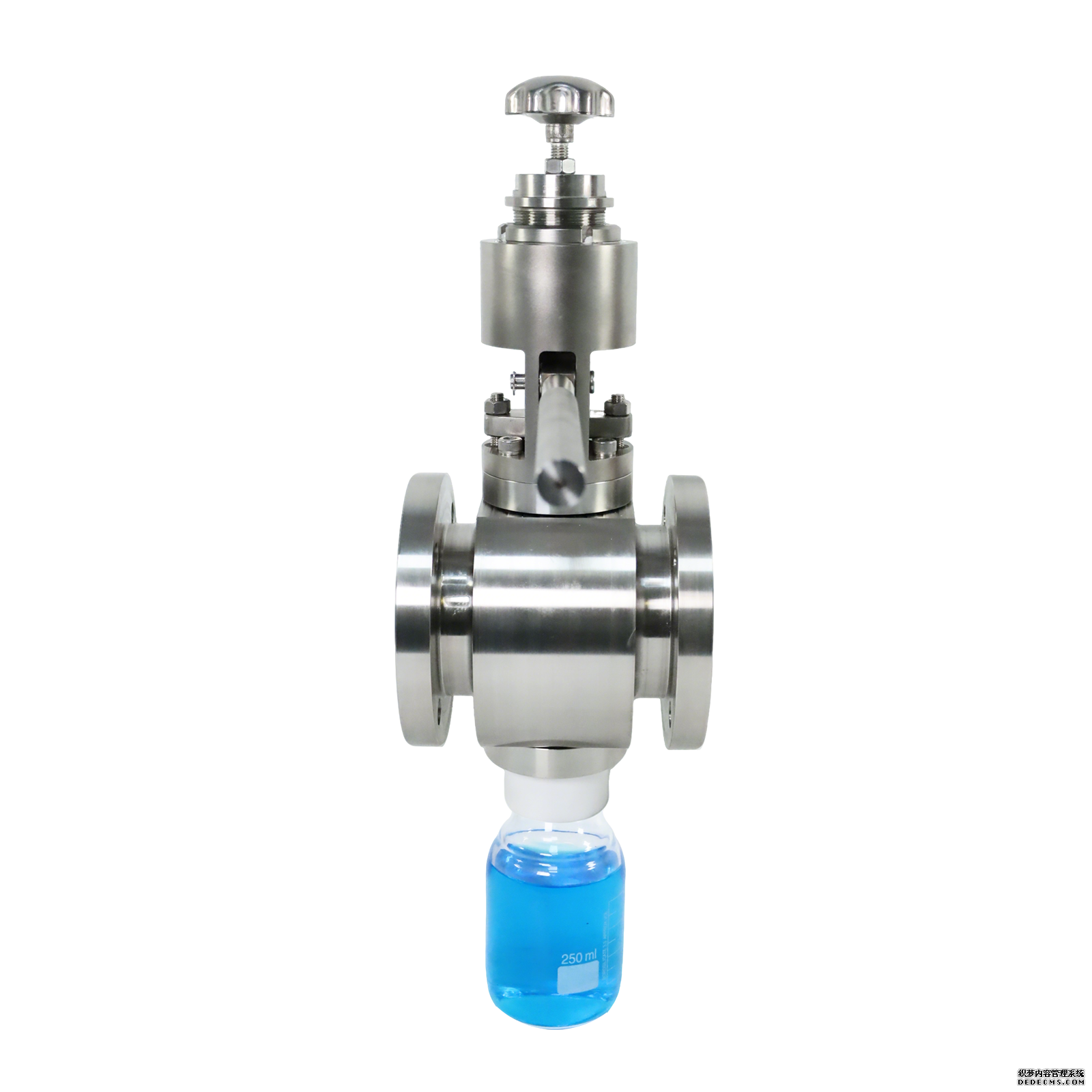

- 无菌取样接口：底部标准卡接式取样口，可直接配套无菌取样瓶、PTFE 密封取样容器，接口密封严密，取样全程密闭无挥发、无飞溅。
2. 工作流程
常态下阀芯依靠弹簧弹力保持密封闭合，主管道介质仅正常流通，无介质流入取样支路；
向下按压操作手柄，阀芯开启，管道内介质沿取样通道流入下方取样瓶，通过顶部手轮调节取样流量；
松开手柄，内部弹簧立刻驱动阀芯自动复位切断取样通路，取样结束，全程无需二次操作关阀。
向下按压操作手柄，阀芯开启，管道内介质沿取样通道流入下方取样瓶，通过顶部手轮调节取样流量；
松开手柄，内部弹簧立刻驱动阀芯自动复位切断取样通路，取样结束，全程无需二次操作关阀。
三、产品核心优势
1. 自复位安全设计，杜绝泄漏隐患
内置耐腐蚀弹簧强制复位，松手即关，彻底解决人工取样后遗忘关闭阀门、介质持续渗漏、有毒 / 腐蚀物料喷溅伤人的安全隐患，适配危化品、高温高压介质取样场景。
2. 全洁净无死角结构
阀体锻造一体成型，内部流道镜面抛光处理，无沟槽、无积液死角，不易残留物料、滋生细菌；可耐受 CIP/SIP 在位清洗、在位蒸汽灭菌，满足制药 GMP、食品卫生级生产标准。
3. 流量可调，取样可控
顶部调节手轮可精准限制阀芯开启行程，按需调节取样流速，既避免大流量冲溅，也适配微量取样、大剂量取样多种需求，样品采集均匀，检测数据更精准。
4. 多重密封，耐腐耐用
阀芯密封可选 PTFE、FFPM、PFA 多种卫生级密封材质，适配强酸、强碱、有机溶剂、高温纯水、浆料等复杂介质；整体不锈钢结构抗锈蚀，长期使用密封不渗漏。
5. 安装适配性强
法兰标准对接工艺管道，拆装便捷；立式三通布局不占用管道多余空间，可直接安装在主管、反应釜出料口、换热器支路等点位，配套标准无菌取样瓶，即装即用。
四、主要应用行业
- 制药行业：原料药、注射剂、生物制剂、纯化水、配液管道无菌取样，满足 GMP 无菌管控；
- 食品饮料：乳品、果汁、酿酒、调味品生产线在线抽样检测；
- 精细化工：染料、助剂、树脂、有机溶剂、酸碱反应釜介质取样；
- 新能源锂电：电解液、清洗溶剂、高纯流体密闭取样；
- 水处理环保：纯水、污水、药剂管道水质抽样检测。
五、规格与技术参数（常规款）
- 阀体材质：304 / 316L 不锈钢（可定制哈氏合金、钛材）
- 连接方式：法兰连接（可定制卡箍、螺纹）
- 公称通径：DN25~DN100
- 工作压力：PN16，最高可定制 PN40 高压款
- 工作温度：-20℃ ~ 180℃，可耐高温蒸汽灭菌
- 密封材质：PTFE、FFKM、EPDM 卫生级密封
- 表面处理：内外镜面抛光 Ra≤0.8μm
- 特色功能：弹簧自复位、流量微调、密闭无菌取样
六、使用价值总结
自复位取样阀将操作便捷性、生产安全性、洁净合规性三者合一，替代传统普通手动取样阀，依靠自动复位结构从源头规避操作失误风险；无死角卫生结构适配高端洁净工艺，密闭取样减少物料损耗与环境污染，大幅提升生产线取样标准化程度，降低安全管理、质量检测综合成本，是流体工艺管道取样环节的优选阀门。
