自复位取样阀带取样钢瓶

一、产品概述

二、整体结构与工作原理

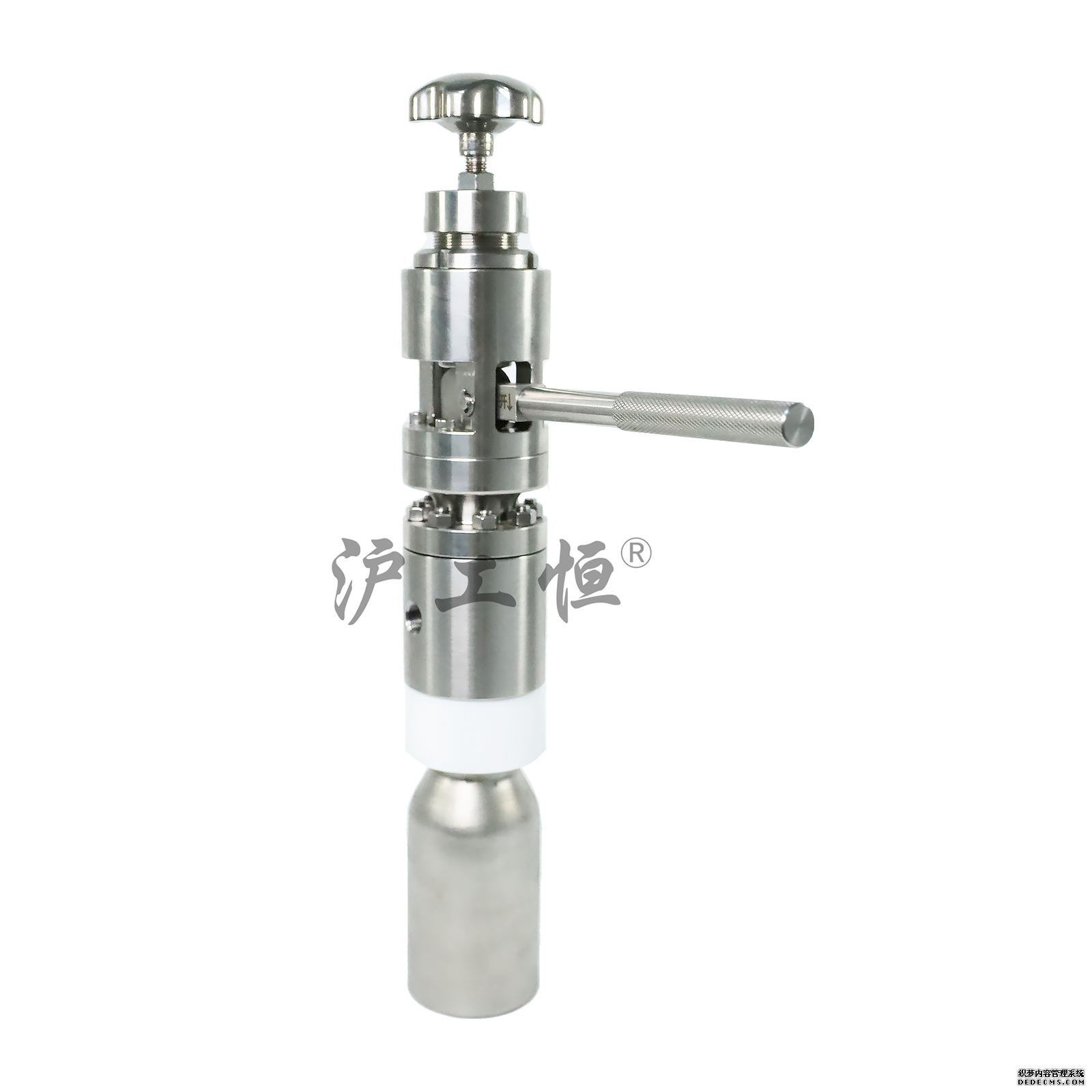

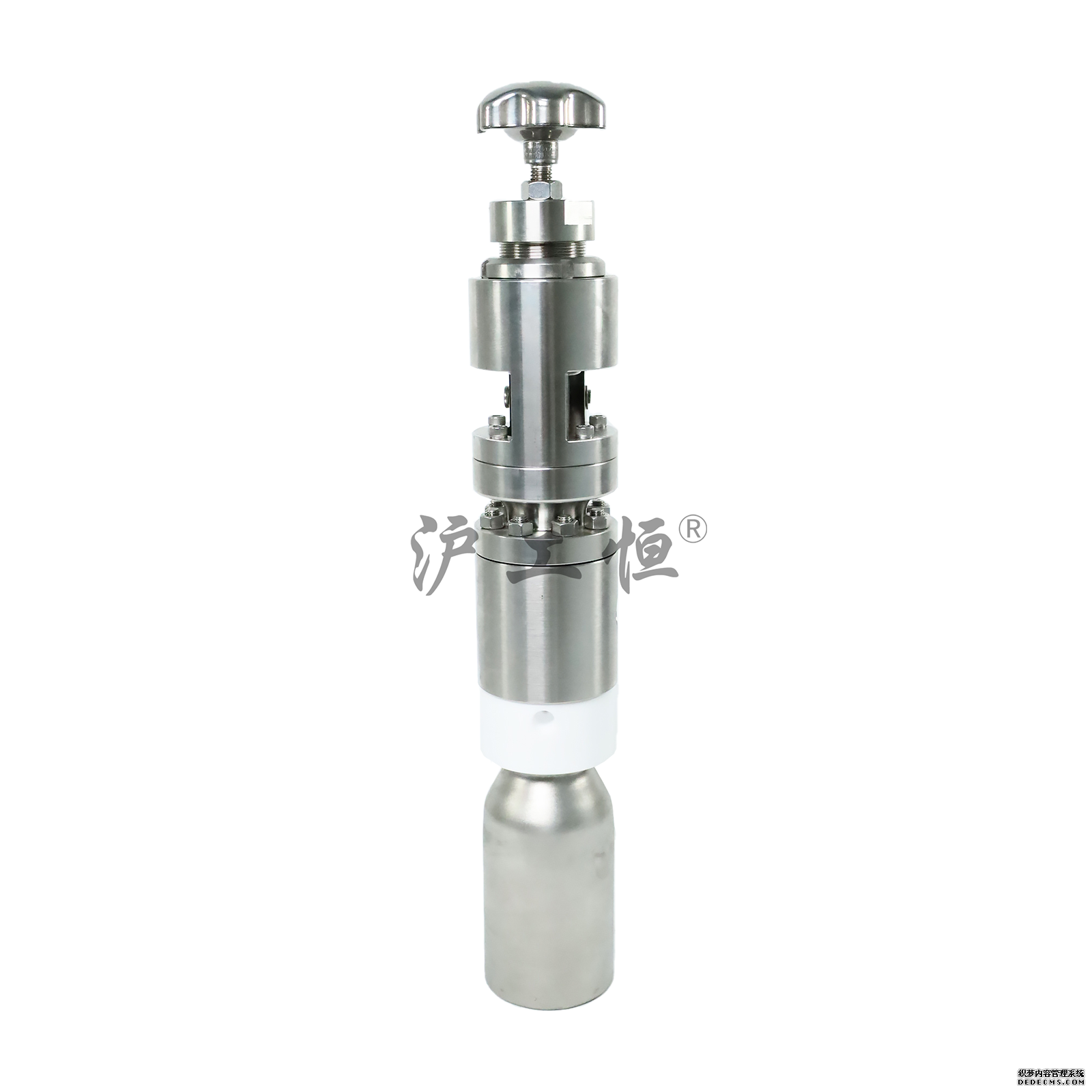

1. 成套组件构成

1. 自复位阀体主体
   一体式锻打不锈钢阀身，内部内置耐腐蚀弹簧复位芯；侧边防滑加长操作手柄，按压开启取样通道，松手弹簧自动闭合切断介质通路；顶部调节手轮精准控制阀芯开度，自由调节取样流速，避免介质喷涌。
2. 多层耐压密封段
   阀底配备 PTFE 防腐密封隔离段，隔绝阀体与钢瓶，耐强酸碱、有机溶剂腐蚀，高温工况不老化变形，双重阻断介质渗漏、挥发。

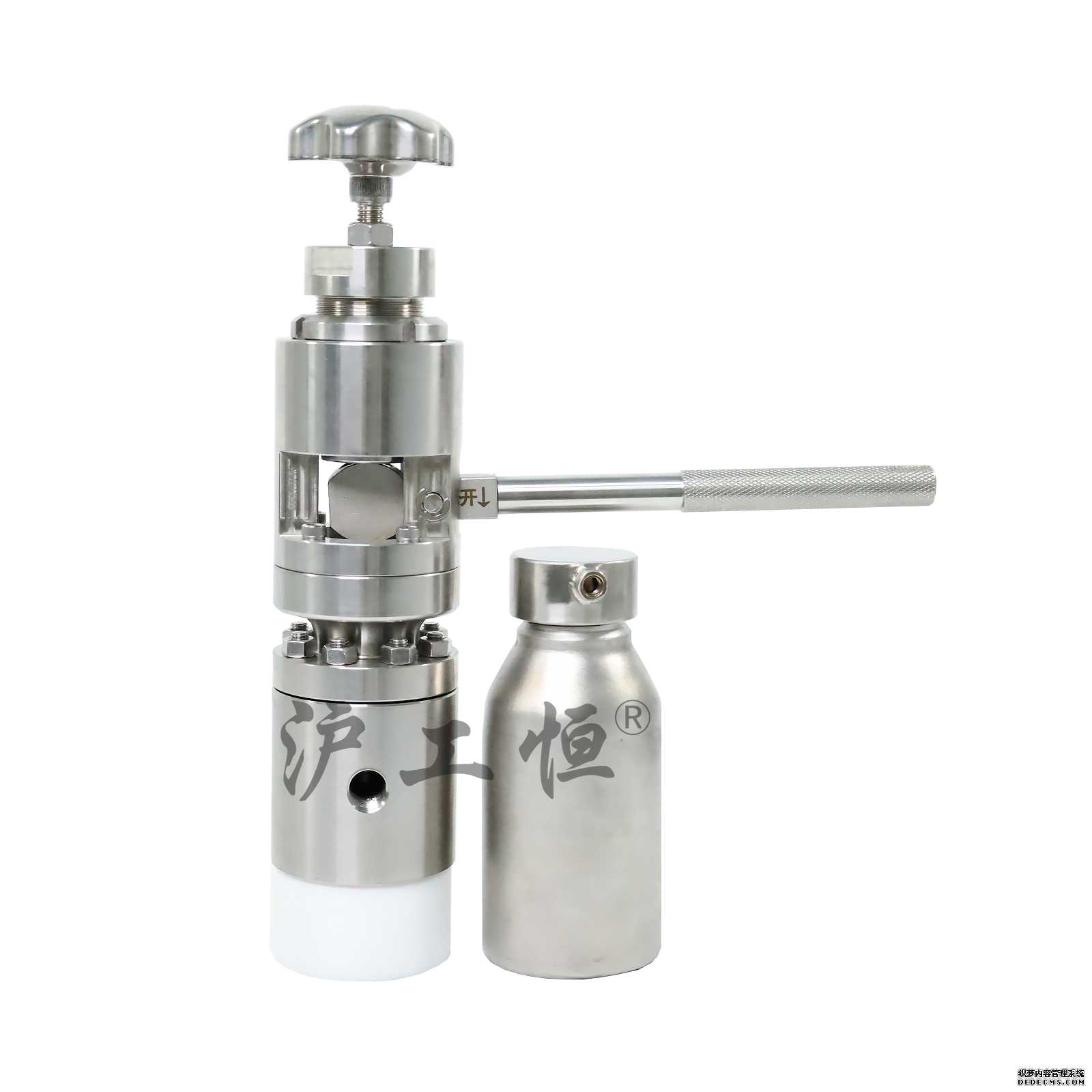

3. 一体式取样钢瓶
   下部配套高压不锈钢取样钢瓶，耐压防爆设计，与阀体无缝对接，整套密闭无外泄空间；钢瓶可单独拆卸，取样完成后直接密封送检，全程不接触空气，样品组分不挥发、不氧化，检测数据精准可靠。

2. 取样工作流程

1. 常态状态：内部弹簧顶紧阀芯，取样通道完全关闭，主管介质不会进入取样支路，无泄漏损耗；
2. 取样操作：向下按压侧手柄，阀芯抬起，主管道介质经由阀体内流道流入下方耐压钢瓶，旋转顶部手轮可控制出料快慢；
3. 自动关断：松开手柄瞬间，内置弹簧快速驱动阀芯复位密封，取样通道立刻切断，杜绝介质持续流出；
4. 取样完成：拆卸底部取样钢瓶，瓶口自带密封结构，直接封存送检，无需二次分装。

三、核心产品优势

1. 弹簧自复位，从根源消除安全隐患

2. 阀体 + 钢瓶一体式密闭取样，零挥发

3. 耐压防腐，适配复杂高危介质

4. 流量可调，取样可控不喷溅

5. 洁净无死角，支持灭菌清洗

6. 拆装便捷，样品转运简单

四、适用行业场景

1. 精细化工：有机溶剂、树脂、染料、酸碱反应釜密闭取样；
2. 锂电新能源：电解液、高纯溶剂、清洗药剂高压取样；
3. 医药原料药：无菌中间体、低沸点药液、危化原料采样；
4. 石油化工：精馏管线、油品、挥发性液体在线检测；
5. 环保危废：高毒、易挥发废水药剂密闭采集；
6. 实验室中试设备：反应釜小型试验密闭取样。

五、常规技术参数

1. 主体材质：阀体 / 取样钢瓶 304/316L 不锈钢（哈氏合金、钛材可定制）
2. 操作方式：手动按压 + 弹簧自动复位，顶部流量微调
3. 密封材质：PTFE、FFKM、EPDM 卫生防腐密封
4. 工作压力：PN16 标准，可定制 PN40 高压款
5. 适用温度：-20℃~180℃，支持蒸汽灭菌
6. 钢瓶规格：标准耐压不锈钢取样瓶，容积可按需定制
7. 表面光洁度：阀体内部镜面抛光 Ra≤0.8μm
8. 连接方式：法兰、卡箍、螺纹多种接口可选
